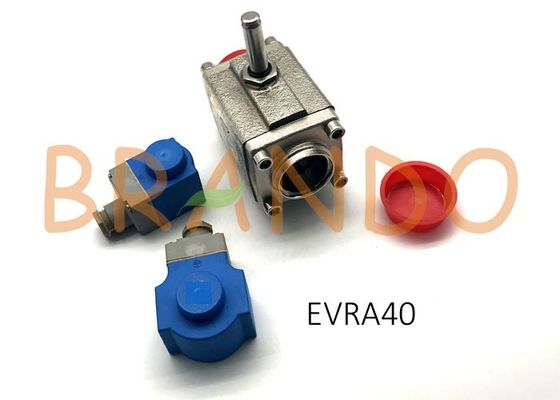

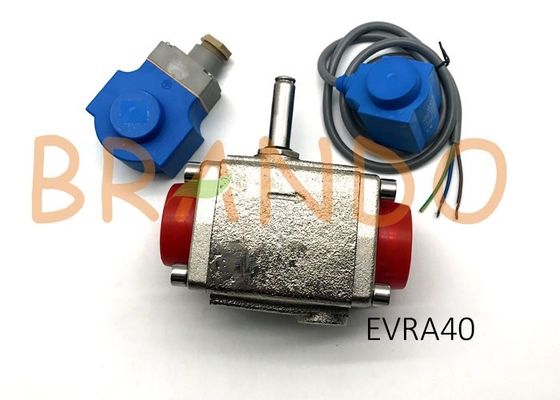

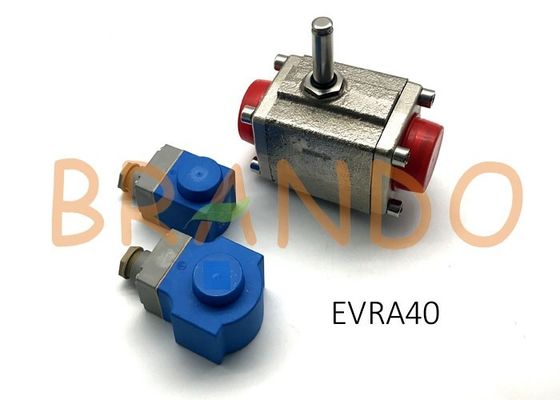

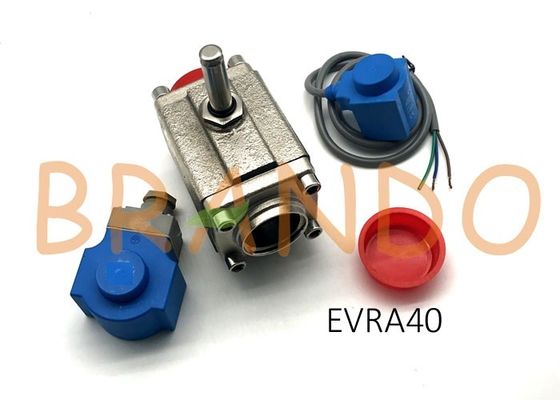

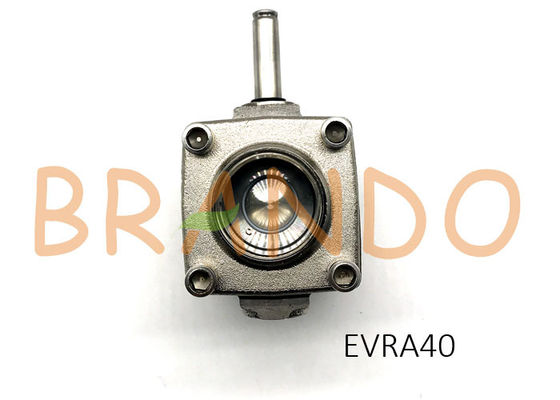

Name: 042H1142 EVR40A अमोनिया रेफ्रिजरेंट्स सर्वो संचालित बटालियन आयनों के साथ पिस्टन रेफ्रिजरेशन सोलनॉइड वाल्व
Brand: BRANDO
SKU: EVRA 40
Rating: 4.9 (150 reviews)

होम उत्पाद प्रशीतन सोलोनाइड वाल्व

042H1142 EVR40A अमोनिया रेफ्रिजरेंट्स सर्वो संचालित बटालियन आयनों के साथ पिस्टन रेफ्रिजरेशन सोलनॉइड वाल्व

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	BRANDO
प्रमाणन:	CE
मॉडल संख्या:	EVRA 40

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 पीसी
मूल्य:	negotiable
पैकेजिंग विवरण:	मुहरबंद पीवीसी बैग, भीतरी बॉक्स, गत्ते का डिब्बा, फूस
प्रसव के समय:	3 कार्य दिवसों
आपूर्ति की क्षमता:	प्रति माह 5000PCS

संपर्क करें

विस्तृत उत्पाद विवरण

रेफ्रिजरेंट्स:	R717 (NH3) अमोनिया और फ्लोरिनेटेड रेफ्रिजरेटर	परिवेश के तापमान:	-40 - 80 डिग्री सेल्सियस
शरीर सामग्री:	कच्चा लोहा	कुंडल:	बीबी-क्लिप ऑन या बीई / बीएफ-क्लिप ऑन या बीजी-क्लिप ऑन
कनेक्शन सामग्री:	स्टील	Cv मान [गैल / मिनट:	1
प्रवाह दिशा सूचक:	1-तरफ़ा तीर उभरा	समारोह:	आम तौर पर बंद कर दिया
इनलेट कनेक्शन प्रकार:	बट वेल्ड	वाल्व संचालन:	सर्वो-पिस्टन
प्रमुखता देना:	सामान्य रूप से बंद सोलेनोइड वाल्व , तरल लाइन सोलनॉइड वाल्व

042H1142 EVRA 40 अमोनिया रेफ्रिजरेंट्स सर्वो संचालित बट पिंक कनेक्शन के साथ पिस्टन रेफ्रिजरेशन सॉलोनॉयड वाल्व

EVRA40 सोलनॉइड वाल्व मुख्य रूप से अमोनिया रेफ्रिजरेंट के लिए डिज़ाइन किया गया है, इसे पूर्ण या अलग घटकों, यानी वाल्व बॉडी, कॉइल और के रूप में आपूर्ति की जाती है
flanges अलग से आदेश दिया जा सकता है।

तकनीकी डेटा:

रेफ्रिजरेंट: एचसीएफसी, एचएफसी और आर 717 (अमोनिया) पर लागू।

माध्यम का तापमान:

−40 → + 105 डिग्री सेल्सियस।

मैक्स। डीफ़्रॉस्टिंग के दौरान 130 ° C।

प्रकार	खुलने वाला अंतर दबाव मानक कुंडल ()p बार) के साथ				तापमान के माध्यम से डिग्री सेल्सियस	मैक्स। काम कर रहे दबाव	केवी-मूल्य 1)
	मिन।	मैक्स। (= MOPD) तरल 2)
		10 डब्ल्यू एसी	12 डब्ल्यू एसी	20 डब्ल्यू डी.सी.
EVRA 40	0.20	21	25	14	–40 → 105	42	25

1) kv मान m3 / h में 1 बार, ρ = 1000 किग्रा / m3 के वाल्व के दबाव ड्रॉप पर पानी का प्रवाह है।

2) गैस फॉर्म में मीडिया के लिए MOPD लगभग है। 1 बार अधिक।

EVRA 32 और EVRA 40 डिज़ाइन फ़ंक्शन:

4. कुंडल
16. कवच
18. वाल्व प्लेट / पायलट वाल्व प्लेट
20. अर्थ टर्मिनल
24. लचीला स्टील के लिए कनेक्शन
नली
28. गैसकेट
29. पायलट छिद्र
30. ओ-रिंग

31. पिस्टन की अंगूठी
36. दीन प्लग
40. टर्मिनल बॉक्स
43. वाल्व कवर
44. ओ-रिंग
45. वाल्व कवर गैस्केट
48. निकला हुआ गैसकेट
49. वाल्व शरीर
51. कवर / थ्रेडेड प्लग
53. मैनुअल ऑपरेशन स्पिंडल
59. छलनी
73. समतलीकरण छेद
74. मुख्य चैनल
75. पायलट चैनल
76. संपीड़न वसंत
80. डायाफ्राम / सर्वो पिस्टन
82. समर्थन वॉशर
83. वाल्व सीट
84. मुख्य वाल्व प्लेट

EVRA 25, 32 और 40 सर्वो संचालित पिस्टन वाल्व हैं। वाल्व वर्तमानहीन कॉइल के साथ बंद हैं। मुख्य वाल्व प्लेट (84) के साथ सर्वो पिस्टन (80) वाल्व सीट (वाल्व) के इनलेट और आउटलेट पक्ष के बीच अंतर दबाव के माध्यम से बंद हो जाता है, संपीड़न वसंत (76) और संभवतः पिस्टन वजन का बल । जब कॉइल को चालू किया जाता है, तो पायलट छिद्र (29) खुलता है। यह वाल्व के पिस्टन वसंत पक्ष पर दबाव से राहत देता है। विभेदक दबाव फिर वाल्व खोल देगा। वाल्व के पूर्ण खोलने के लिए आवश्यक न्यूनतम अंतर दबाव 0.2 बार है।

सामग्री की विशिष्टता 042H1142 EVR40A अमोनिया रेफ्रिजरेंट्स सर्वो संचालित पिस्टन रेफ्रिजरेशन सोलनॉइड वाल्व:

नहीं।	विवरण	सोलेनॉइड वॉल्व	सामग्री	विश्लेषण	आईएसओ	एन
1	वाल्व बोडी	ईवीआरए 25/32/40	कच्चा लोहा	GJS-400-18-एलटी		1563
2	आर्मेचर ट्यूब नट	ईवीआरए 25/32/40	स्टेनलेस स्टील	X8CrNiS 18-9		10088
3	आर्मेचर ट्यूब	ईवीआरए 25/32/40	स्टेनलेस स्टील	X2CrNi19-11		10088
4	निकला हुआ किनारा	EVRA 25	इस्पात	S235JRG2		10025
4	निकला हुआ किनारा	ईवीआरए 32/40	इस्पात	P285QH		10,222-4
5	गैसकेट	ईवीआरए 25/32/40	अल्युमीनियम	Al99.5		10210
6	गैसकेट	EVRA 25	अभ्रक मुक्त
6	गैसकेट	ईवीआरए 32/40	रबर	सीआर
7	कवर / थ्रेड प्लग	EVRA 25	फ्री-कटिंग स्टील	11SMnPb30		10,277-3
7	कवर / थ्रेड प्लग	ईवीआरए 32/40	स्टेनलेस स्टील	X5CrNi17-10		1088
8	गैसकेट	EVRA 25	रबर	सीआर
9	बोल्ट	EVRA 25	स्टेनलेस स्टील	A2-70	3506
10	आवरण	EVRA 25	कच्चा लोहा	GJS-400-18-एलटी		1563
1 1	बोल्ट	ईवीआरए 25/32/40	स्टेनलेस स्टील	A2-70	3506
12	वाल्व सीट	EVRA 25	(PTFE)

EVRA40 अमोनिया सोलेनॉइड वाल्व के आयाम:

EVRA40 सोलनॉइड वाल्व वेदियो को देखने के लिए आप नीचे दिए गए चित्र पर भी क्लिक कर सकते हैं जिसे हमने Youtube पर पोस्ट किया है:

हम भी निर्माता अन्य प्रकार के solenoid वाल्व, अपने किसी भी जांच का स्वागत करते हैं। अनुकूलित भी उपलब्ध है, अपने ड्राइंग या नमूने का स्वागत करते हैं:
