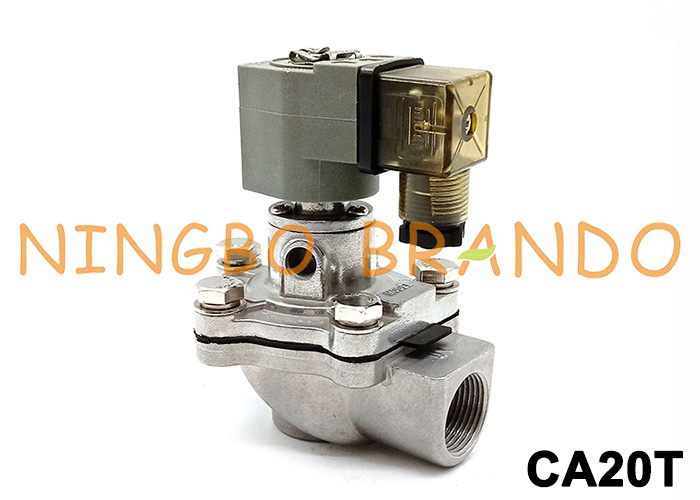

CA20T समकोण 3/4 "गोयन टी सीरीज DC24V डायाफ्राम वाल्व"

CA20T समकोण 3/4 "गोयन टी सीरीज DC24V डायाफ्राम वाल्व"

पल्स जेट वाल्व पल्स जेट क्लीनिंग डिवाइस का एक्चुएटर और प्रमुख घटक है।इसे मुख्य रूप से तीन प्रकारों में बांटा गया है: समकोण प्रकार, जलमग्न प्रकार और सीधे प्रकार।इलेक्ट्रोमैग्नेटिक पल्स वाल्व पल्स बैग टाइप डस्ट कलेक्टर क्लीनिंग सिस्टम का कंप्रेस्ड एयर "स्विच" है।

पल्स वाल्व ब्लोइंग कंट्रोल डिवाइस के आउटपुट सिग्नल द्वारा नियंत्रित, पल्स वाल्व का एक सिरा कंप्रेस्ड एयर बैग से जुड़ा होता है, दूसरा सिरा ब्लोइंग पाइप से जुड़ा होता है, पल्स वाल्व का बैक वाल्व कंट्रोल वाल्व से जुड़ा होता है , और पल्स कंट्रोलर नियंत्रण वाल्व और पल्स वाल्व को खोलने के लिए नियंत्रित करता है।जब नियंत्रक के पास कोई सिग्नल आउटपुट नहीं होता है, तो नियंत्रण वाल्व का निकास बंदरगाह बंद हो जाता है, और पल्स वाल्व का नोजल बंद हो जाता है;जब नियंत्रक एक संकेत भेजता है, तो निकास बंदरगाह खुल जाता है, और पल्स वाल्व के पीछे के दबाव के बाहर गैस का दबाव कम हो जाता है।

डायाफ्राम के दोनों किनारों पर दबाव अंतर उत्पन्न होता है, डायाफ्राम दबाव अंतर से विस्थापित होता है, और पल्स वाल्व खुला होता है।इस समय, संपीड़ित हवा को हवा की थैली से पल्स वाल्व के माध्यम से उड़ाने वाले पाइप के छोटे छेद के माध्यम से बाहर निकाला जाता है (उड़ाने वाले पाइप से निकलने वाली गैस प्राथमिक हवा होती है)। पल्स वाल्व जीवन: मानक स्थापना के तहत पांच साल का उपयोग , उचित उपयोग और उचित रखरखाव।

CA20T गोयन टाइप पल्स जेट वाल्व का आयाम:

CA20T गोयन टाइप पल्स जेट वाल्व का वीडियो:

समकोण पल्स जेट वाल्व का तकनीकी डाटा:

आपके लिए चुनने के लिए अधिक गोयन प्रकार पल्स वाल्व:

पिरोया प्रकार विसर्जन प्रकार ड्रेसर अखरोट प्रकार निकला हुआ किनारा प्रकार

आरसीए सीरीज सोलेनॉइड कॉइल आर्मेचर असेंबली पल्स कंट्रोलर

कार्य सिद्धांत:

इलेक्ट्रोमैग्नेटिक पल्स वाल्व इलेक्ट्रोमैग्नेटिक पायलट ऑपरेटर, डायफ्राम और वॉल्व बॉडी से बना होता है।डायफ्राम के दो किनारों पर काम करने वाले दबाव के अंतर के कारण, वाल्व को "बंद" स्थिति में रखने के लिए डायाफ्राम को वाल्व के आउटलेट के खिलाफ बारीकी से दबाया जाता है।

जब नियंत्रक से विद्युत संकेत द्वारा सक्रिय किया जाता है, तो विद्युत चुम्बकीय आर्मेचर पीछे की गुहा के निर्वहन उद्घाटन को खोलने के लिए आगे बढ़ेगा।

पीछे की गुहा में संपीड़ित हवा राहत के दबाव के लिए फट जाती है और सामने की गुहा में दबाव वाली हवा वाल्व के मुख्य आउटलेट को खोलने के लिए डायाफ्राम को ऊपर धकेलती है, फिर विद्युत चुम्बकीय पल्स वाल्व खुल जाता है और उड़ने लगता है।

जब सिग्नल गायब हो जाता है और स्प्रिंग पायलट ऑपरेटर को उसकी मूल स्थिति में वापस भेजने और डिस्चार्जिंग ओपनिंग को बंद करने के लिए तुरंत काम करता है।डायाफ्राम सामने की गुहा और वसंत में दबाव के प्रभाव से मार्ग को बंद कर देगा।पल्स वाल्व बहना बंद कर देता है।

जब आर्मेचर दबाव मुक्त करने के लिए ऊपर उठा रहा होता है तो डायाफ्राम में छिद्र वायु प्रवाह को नम कर देता है।जब डिस्चार्ज होल बंद हो जाता है, तो डायाफ्राम द्वारा मार्ग को बंद करने के लिए दबाव गैस सामने की गुहा में भर जाएगी।पल्स वाल्व बहना बंद कर देता है।
