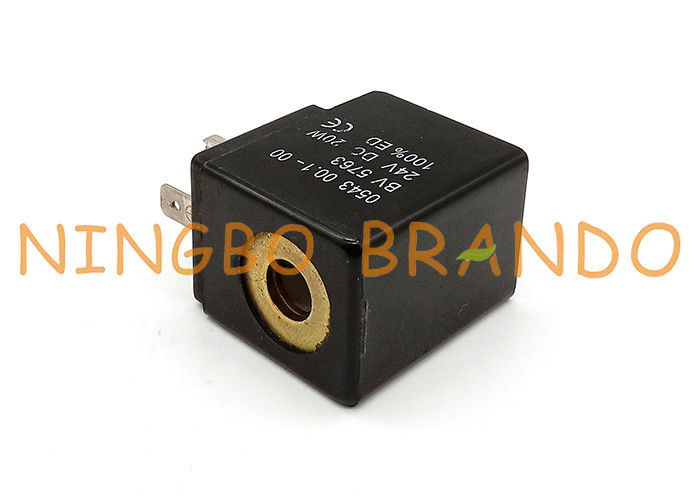

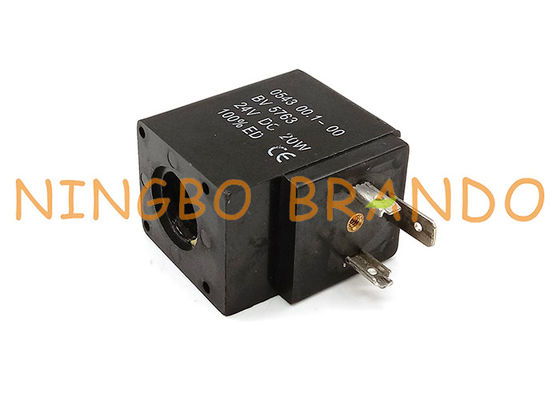

0543 नैस टाइप सिस्टम 13 30 मिमी कॉपर वायर सोलनॉइड मैग्नेट कॉइल

0543 नैस टाइप सिस्टम 13 30 मिमी कॉपर वायर सोलनॉइड मैग्नेट कॉइल

5043/5045 सोलनॉइड कॉइल इलेक्ट्रॉनिक ड्रेन वाल्व का एक महत्वपूर्ण हिस्सा है, और सोलनॉइड कॉइल और टाइमर के नियंत्रण से ड्रेनेज प्रभाव का स्वत: समय प्राप्त होता है।इलेक्ट्रॉनिक ड्रेन वाल्व को एनालॉग सर्किट सॉलिड-स्टेट इलेक्ट्रॉनिक टाइमर द्वारा सोलनॉइड वाल्व के साथ मिलाया जाता है ताकि संपीड़ित वायु प्रणाली के संघनित जल के स्वत: स्राव का एहसास हो सके।इलेक्ट्रॉनिक ड्रेन वाल्व व्यापक रूप से फिल्टर, विभाजक, ड्रायर, गैस भंडारण टैंक और ड्रिप पैरों जैसे संपीड़ित वायु प्रणाली घटकों में उपयोग किया जाता है।डिस्चार्ज समय और अंतराल को विभिन्न आवश्यकताओं के अनुसार समायोजित किया जा सकता है।इलेक्ट्रॉनिक ड्रेन वाल्व स्थापित करें।ध्यान दें कि वाल्व शरीर पर तीर की दिशा घनीभूत के प्रवाह की दिशा के समान होनी चाहिए।इलेक्ट्रॉनिक ड्रेन वाल्व किसी भी स्थिति में स्थापित किया जा सकता है।कंडेनसेट को इकट्ठा करने के लिए एक कंटेनर को वाल्व के आउटलेट पर रखा जाना चाहिए।यह ट्यूब को रखकर भी प्राप्त किया जा सकता है, लेकिन एक नली का उपयोग न करने के लिए सावधान रहें जो वाल्व को खोलने पर विरोध नहीं करता है।

सोलनॉइड क्या है?
सोलनॉइड एक विद्युत चुंबक के रूप में उपयोग किए जाने वाले तार के एक तार के लिए सामान्य शब्द है।यह किसी भी उपकरण को भी संदर्भित करता है जो एक सोलनॉइड का उपयोग करके विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करता है।डिवाइस विद्युत प्रवाह से एक चुंबकीय क्षेत्र बनाता है और रैखिक गति बनाने के लिए चुंबकीय क्षेत्र का उपयोग करता है।सोलनॉइड के सामान्य अनुप्रयोग एक स्विच को बिजली देने के लिए होते हैं, जैसे ऑटोमोबाइल में स्टार्टर, या वाल्व, जैसे कि स्प्रिंकलर सिस्टम।

कैसे एक Solenoid काम करता है
एक सोलनॉइड एक पिस्टन के चारों ओर लिपटे एक कॉर्कस्क्रू आकार में तार का एक तार है, जो अक्सर लोहे से बना होता है।जैसा कि सभी इलेक्ट्रोमैग्नेट्स में होता है, जब एक विद्युत धारा तार से गुजरती है तो एक चुंबकीय क्षेत्र बनता है।इलेक्ट्रोमैग्नेट्स में स्थायी मैग्नेट पर एक फायदा है कि उन्हें विद्युत प्रवाह के अनुप्रयोग या हटाने से स्विच किया जा सकता है, जो कि उन्हें स्विच और वाल्व के रूप में उपयोगी बनाता है और उन्हें पूरी तरह से स्वचालित होने की अनुमति देता है।

सभी मैग्नेट की तरह, एक सक्रिय सोलनॉइड के चुंबकीय क्षेत्र में सकारात्मक और नकारात्मक ध्रुव होते हैं जो मैग्नेट के प्रति संवेदनशील सामग्री को आकर्षित या पीछे हटाना होगा।एक सोलेनोइड में, विद्युत चुम्बकीय क्षेत्र पिस्टन का कारण बनता है या तो पीछे या आगे बढ़ना है, जो एक सॉलॉइड कॉइल द्वारा गति का निर्माण किया जाता है।

इलेक्ट्रॉनिक नाली वाल्व solenoid coils के तकनीकी पैरामीटर:

पानी के इलेक्ट्रॉनिक ड्रेन वाल्व के लिए 5043/5045 सोलनॉइड कॉइल का मुख्य आयाम:

होल 42 हाई इलेक्ट्रिक सोलनॉइड कॉइल के अंदर 14 मिमी का विस्तार इज़ाफ़ा:

इलेक्ट्रॉनिक नाली वाल्व में AC220V / DC24V काले विद्युत चुम्बकीय कॉयल के कनेक्शन:

इलेक्ट्रॉनिक ड्रेन वाल्व का उपयोग करने की प्रक्रिया में, निम्नलिखित बातों पर ध्यान दिया जाना चाहिए:

1. नाली वाल्व स्थापित करने से पहले, संपीड़ित वायु प्रणाली से कीचड़, तांबा स्क्रैप, जंग आदि को हटाने के लिए पसंद किया जाता है।नाली वाल्व स्थापित करने से पहले पूर्ण दबाव में 3-5 मिनट के लिए सिस्टम को सूखा करने की सिफारिश की जाती है।

2. जल निकासी की दिशा वाल्व शरीर पर तीर की दिशा के समान है।

3. आपूर्ति वोल्टेज नाली वाल्व वोल्टेज (नाली वाल्व वोल्टेज कॉइल पर चिह्नित है) के अनुरूप होना चाहिए।गलत बिजली की आपूर्ति को कनेक्ट न करें।

4. टाइमर पर परीक्षण झिल्ली स्विच एक मैनुअल परीक्षण बटन है।जब भी बटन दबाया जाता है, एक बार नाली वाल्व को छुट्टी दे दी जाती है।इस बटन का उपयोग दैनिक कार्य में किसी भी समय जल निकासी की स्थिति की जांच करने के लिए किया जाता है।

5. टाइमर के दो नॉब्स का उपयोग निर्वहन और अंतराल समय को समायोजित करने के लिए किया जाता है।उपयोगकर्ता को जलवायु और कामकाजी परिस्थितियों के अनुसार समय को समायोजित करना चाहिए।

6. कनेक्शन फ़ंक्शन के अलावा, नाली वाल्व जंक्शन बॉक्स पर छोटे शिकंजा में टाइमर और कॉइल में पानी को रोकने के लिए सील को दबाने का कार्य होता है, इसलिए कसने के लिए सुनिश्चित करें।अन्यथा, गैसकेट जलरोधक नहीं होगा, जो कॉइल का कारण होगा।और टाइमर का जलना।टर्मिनल का ताला अखरोट भी जलरोधक है, इसलिए कसने के लिए सुनिश्चित करें।

7. जब इलेक्ट्रॉनिक ड्रेन वाल्व उपयोग में होता है, तो सॉलोनॉइड वाल्व को कसकर बंद नहीं किया जा सकता है, जो हमेशा लीक होता है।आमतौर पर दोष नाली वाल्व की गुणवत्ता के कारण नहीं होता है।कारण यह है कि घनीभूत बहुत गंदा है, और इसमें छोटे ठोस कण वाल्व प्लग में प्रवेश करते हैं और वाल्व प्लग को पकड़ते हैं।
