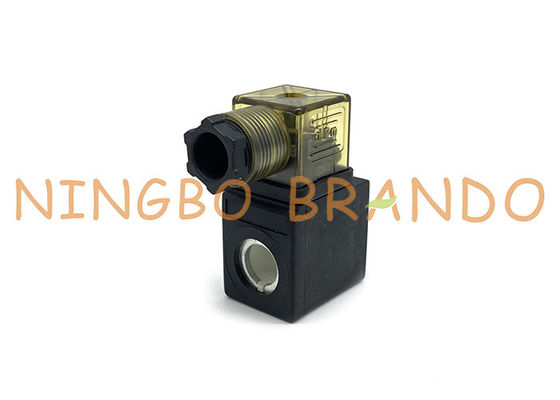

13.4 मिमी छेद व्यास अमीस्को प्रकार ईवीआई 5 एम / 13 डीआईएन 43560 ए सोलेनॉइड कॉयल

13.4 मिमी छेद व्यास अमीस्को प्रकार ईवीआई 5 एम / 13 डीआईएन 43560 ए सोलेनॉइड कॉयल

यह सोलनॉइड कॉइल EVI 5M13 DIN43650A प्रकार है, जैसे AMISCO ब्रांड।ईवीआई 5 एम 13 के लिए उपयुक्त हैAMISCO प्रकार 3/2 और 2/2 रास्ता नेकां और कोई वाल्व और अन्य वायवीय /जलगति विज्ञान अनुप्रयोग।सामान्य शक्ति 20watt है;वोल्टेज डीसी 12 ~ 24 वी या एसी 24 ~ 110 ~ 230 वी से चुना जा सकता है;कार्यशील वोल्टेज सीमा -15% से + 10% है;ऑपरेटिंग तापमान रेंज -40 ° C से + 50 ° C है;कक्षा एच कुंडल इन्सुलेशन रेटिंग।

हम सोलनॉइड वाल्व कॉइल और आर्मेचर असेंबलियों के निर्माता हैं।हमारी कंपनी Ningbo Brando हार्डवेयर कं, लिमिटेड नियमित कार्यशालाओं और उन्नत उत्पादन उपकरण, पेशेवर मोल्ड डिजाइन और उत्पादन स्टाफ है।हमारे उत्पादों में मुख्य रूप से शामिल हैं: वायवीय विद्युत चुम्बकीय कॉइल, आर्मेचर असेंबली, और इसी तरह।

का तकनीकी पैरामीटरEVI 5M / 13 AMISCO प्रकार सोलनॉइड कॉइल:

EVI 5M / 13 φ13mm छेद व्यास वायवीय solenoid का तार के मुख्य आयाम:

DIN43560A एमिस्को टाइप evi 5m / 13 इलेक्ट्रोमैग्नेटिक कॉइल का विस्तार विस्तार:

आपके संदर्भ के लिए अन्य AMISCO प्रकार EVI 7/9 श्रृंखला Solenoid Coil:

EVI 5M13 Amisco प्रकार Solenoid Coil के बारे में अधिक जानकारी Youtube वीडियो के नीचे पाई जा सकती है:

सोलनॉइड वाल्व का तार चुंबकीय सामग्री का एक उत्पाद है।तो इसकी भूमिका क्या है?और सोलनॉइड वाल्व कॉइल कैसे स्थापित करें?

भूमिका इस प्रकार है:

सोलेनॉइड वाल्व कॉइल में जंगम लोहे की कोर को वाल्व द्वारा सक्रिय होने पर कॉइल द्वारा आकर्षित किया जाता है, जो स्पूल को स्थानांतरित करने के लिए ड्राइव करता है, और फिर वाल्व की चालन स्थिति को बदलता है;तथाकथित सूखा या गीला केवल कॉइल के काम के माहौल को संदर्भित करता है, और वाल्व कार्रवाई बड़ी नहीं है।अंतर।हालाँकि, हम जानते हैं कि एयर-कोर कॉइल का इंडक्शन कॉइल में जुड़ने के बाद कोर के इंडक्शन से अलग होता है।पूर्व छोटा है और बाद वाला बड़ा है।जब कुंडल प्रत्यावर्ती धारा से जुड़ा होता है, तो कुंडली का प्रतिबाधा समान नहीं होता है, जब एक ही कुंडल को प्रत्यावर्ती धारा की समान आवृत्ति के साथ जोड़ा जाता है, तो अधिष्ठापन कोर के उन्मुखीकरण के साथ बदल जाएगा, अर्थात इसका प्रतिबाधा के साथ बदल जाता है कोर का अभिविन्यास।जब प्रतिबाधा छोटा होता है, तो कुंडल के माध्यम से बहने वाली धारा बढ़ जाएगी।

स्थापना विधि इस प्रकार है:

1. जाँच करें कि क्या सॉलोनॉइड वाल्व और चयनित पैरामीटर सामान्य हैं, जैसे कि अंतर दबाव, आदि। यदि त्रुटि होती है, तो सोलेनॉइड वाल्व का तार बाहर जला दिया जाएगा।वोल्टेज में उतार-चढ़ाव सामान्य सीमा के भीतर होना चाहिए और अतिरिक्त वोल्टेज को पूरा करना चाहिए।

2. पाइप लाइन से जुड़ने से पहले फ्लशिंग पाइपलाइन की आवश्यकता होती है, पाइपलाइन में अवशिष्ट गंदगी को साफ और साफ किया जाता है।यदि अवशिष्ट दाग हैं, तो यह सोलनॉइड वाल्व के सामान्य संचालन को प्रभावित करेगा।इस स्थिति से बचने के लिए, पाइपलाइन में एक फिल्टर स्थापित किया जाना चाहिए।

3. सोलनॉइड वाल्व के सॉलोनॉइड वाल्व कॉइल को क्षैतिज और जमीन के पाइप पर लंबवत स्थापित किया जाता है।विशेष स्थितियों के मामले में, डिवाइस ऊर्ध्वाधर नहीं हो सकता है।उपयुक्त सोलनॉइड वाल्व को अग्रिम में आदेश दिया जाना चाहिए, अन्यथा सोलनॉइड वाल्व ठीक से काम नहीं करेगा।

4. डिवाइस को स्थापित करते समय, एक सुरक्षा प्रक्रिया को जोड़ा जाना चाहिए, और विफलता के मामले में मरम्मत की सुविधा के लिए डिवाइस को मैन्युअल रूप से काट दिया जाना चाहिए।

5, डिवाइस दिशा पर ध्यान देता है, उलट नहीं किया जा सकता है, पैकेज पर इंगित दिशा के अनुसार, कुछ विशेष परिस्थितियों जैसे वैक्यूम के तहत उलट किया जा सकता है।

6. यदि माध्यम पानी के हथौड़ा का प्रदर्शन कर सकता है, तो उचित सुरक्षात्मक उपाय करना आवश्यक है या जलरोधक हथौड़ा फ़ंक्शन के साथ सोलनॉइड वाल्व का चयन करना चाहिए।

7. सॉलोनॉइड वाल्व को हर समय सक्रिय नहीं किया जा सकता है, अन्यथा यह उसके जीवन को कम कर देगा।यह ध्यान दिया जाना चाहिए कि सामान्य रूप से खुले और सामान्य रूप से बंद सोलनॉइड वाल्व का उपयोग अचार के साथ नहीं किया जा सकता है।
