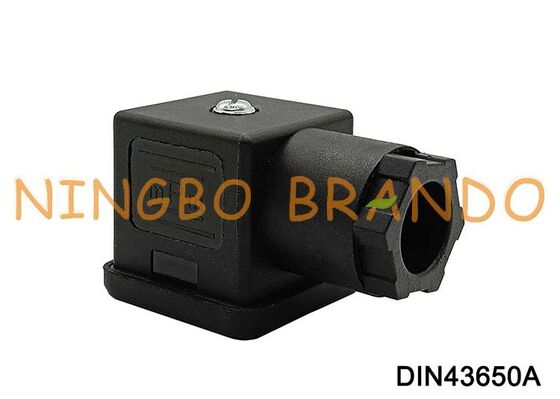

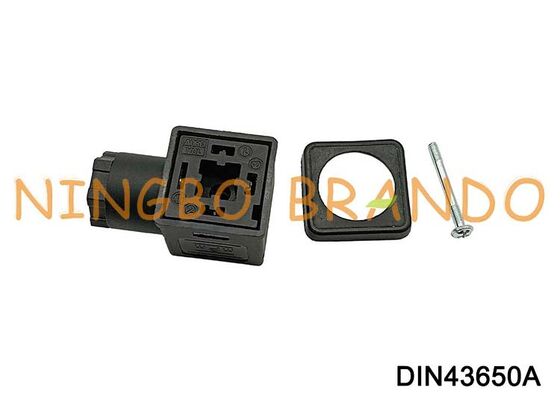

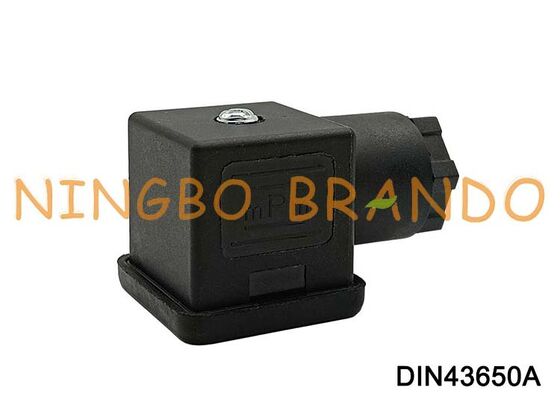

DIN43650A सोलेनॉइड कॉइल कनेक्टर 18 मिमी 3 पिन DIN 43650 टाइप ए

DIN43650A सोलेनॉइड कॉइल कनेक्टर 18 मिमी 3 पिन DIN 43650 टाइप ए

डीआईएन 43650 फॉर्म ए कनेक्टर 30 मिमी वर्ग, 3-पिन + ग्राउंड इलेक्ट्रिकल कनेक्टर (जिसे आईएसओ 4400 या ईएन 175301-803 के रूप में भी जाना जाता है) औद्योगिक सोलनॉइड वाल्व, हाइड्रोलिक/वायवीय नियंत्रण और दबाव सेंसर के लिए उपयोग किए जाते हैं। पिनों के बीच 18 मिमी की दूरी के साथ, वे 12V-220V सिस्टम के लिए सुरक्षित, अक्सर IP65/IP67 वॉटरप्रूफ कनेक्शन प्रदान करते हैं।

मुख्य विशेषताएं और विशिष्टताएँ:
फॉर्म ए: इसके 30 मिमी वर्गाकार आधार और "यू" आकार के पिन द्वारा पहचाना जाता है।

रिक्ति: पिन 1 से पिन 2 की दूरी 18 मिमी है।

कॉन्फ़िगरेशन: 2+ग्राउंड या 3+ग्राउंड (पिन #3 अक्सर ग्राउंड या न्यूट्रल के लिए उपयोग किया जाता है)।

सुरक्षा: नमी और धूल से सुरक्षा के लिए आमतौर पर IP65/IP67 रेटिंग दी गई है, जो कठोर औद्योगिक वातावरण के लिए महत्वपूर्ण है।

विकल्प: बिल्ट-इन एलईडी संकेतक, सर्ज सप्रेशन और प्री-वायर्ड केबल के साथ उपलब्ध है।

अनुकूलता: हाइड्रोलिक सोलनॉइड पल्स वाल्व और वायवीय वायु वाल्व पर व्यापक रूप से उपयोग किया जाता है।

औद्योगिक उपयोग के मामले:

सोलेनॉइड वाल्व: स्वचालित मशीनरी, फ़ैक्टरी स्वचालन और द्रव नियंत्रण में उपयोग किया जाता है।

हाइड्रोलिक्स और न्यूमेटिक्स: मोबाइल निर्माण उपकरण और मोबाइल हाइड्रोलिक्स में आम।

सेंसर और स्विच: दबाव स्विच, ऑप्टिकल सेंसर और निकटता स्विच के लिए उपयोग किया जाता है।

समुद्री: समुद्री उपकरणों में अनुप्रयोग

सोलेनॉइड कॉइल कनेक्टर का आयाम और डेटा:

DIN 43650A कनेक्टर:

आयाम	डीआईएन प्रकार	डीआईएन 43650 फॉर्म ए
	दूरी	18 मिमी
	रूप	2+1जीएनडी, 3+1जीएनडी
	सुरक्षा कक्षा	आईपी65
	कार्यरत वोल्टेज	AC380V, DC300V
	स्क्रू लगाना	M3x28
	नाममात्र धारा	10ए
	संपर्क प्रतिरोध	≤5mΩ
	अधिकतम कंडक्टर अनुभाग	3x1.5मिमी²

DIN 43650B कनेक्टर:

आयाम	डीआईएन प्रकार	डीआईएन 43650 फॉर्म बी
	दूरी	11 मिमी
	रूप	2+1जीएनडी, 3+1जीएनडी
	सुरक्षा कक्षा	आईपी65
	कार्यशील वोल्टेज	AC380V, DC300V
	पेंच ठीक करना	M3x30
	नाममात्र धारा	10ए
	Cntact प्रतिरोध	≤5mΩ
	अधिकतम कंडक्टर अनुभाग	3x1.5मिमी²

DIN 43650C कनेक्टर:

आयाम	डीआईएन प्रकार	डीआईएन 43650 फॉर्म सी
	दूरी	9.4 मिमी
	रूप	2+1जीएनडी, 3+1जीएनडी
	संरक्षण वर्ग	आईपी65
	कार्यशील वोल्टेज	AC380V, DC300V
	स्क्रू लगाना	M3x25
	नाममात्र धारा	10ए
	Cntact प्रतिरोध	≤5mΩ
	अधिकतम कंडक्टर अनुभाग	3x1.5मिमी²

अक्सर पूछे जाने वाले प्रश्न:

DIN कनेक्टर का उपयोग करने के क्या फायदे हैं?

ग्रोमेट लीड तारों का उपयोग करने के बजाय, कॉइल में मानक डीआईएन कनेक्टर को जोड़ने के लिए प्रोंग या पिन होते हैं। इसलिए, कॉइल में एक पुरुष कनेक्शन होगा और कॉइल से जुड़ने वाला प्लग एक महिला कनेक्टर है। डीआईएन कनेक्टर का लाभ यह है कि यह त्वरित वाल्व या कॉइल एक्सचेंज की अनुमति देता है। फिर भी इसमें उत्कृष्ट इन्सुलेशन गुण हैं और पानी की जकड़न के लिए अच्छा है।

IP65 क्या है?

इनग्रेस प्रोटेक्शन (आईपी) रेटिंग यूरोपीय कमेटी फॉर इलेक्ट्रो टेक्निकल स्टैंडर्डाइजेशन (सीईएनईएलईसी) (एनईएमए आईईसी 60529 एन्क्लोजर द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री - आईपी कोड) द्वारा विकसित की जाती है, जो एन्क्लोजर द्वारा प्रदान की जाने वाली पर्यावरण सुरक्षा को निर्दिष्ट करती है।

आईपी ​​रेटिंग में आम तौर पर दो (या तीन) नंबर होते हैं:

1) ठोस वस्तुओं या सामग्रियों से सुरक्षा

2) तरल पदार्थ (पानी) से सुरक्षा

3) यांत्रिक प्रभावों से सुरक्षा (आमतौर पर छोड़ा गया, तीसरा नंबर आईईसी 60529 का हिस्सा नहीं है)
