Name: पीटीएफई अस्तरित डबल फ्लैंज हेडलेस तितली वाल्व DN40 से DN600
Brand: Brando
SKU: D21FXX
Rating: 5 (100 reviews)

होम उत्पाद वायवीय सिलेंडर वाल्व

पीटीएफई अस्तरित डबल फ्लैंज हेडलेस तितली वाल्व DN40 से DN600

उत्पाद विवरण:

Place of Origin:	Ningbo, China
ब्रांड नाम:	Brando
Model Number:	D21FXX

भुगतान & नौवहन नियमों:

Packaging Details:	Inner boxes, Carton, Pallet
Delivery Time:	15 working days
Payment Terms:	T/T, Western Union

संपर्क करें

विस्तृत उत्पाद विवरण

Actuating:	Headless	Type:	Flange
Body Material:	Carbon Steel, SS304, SS316, SS316L	Disc Material:	WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L
Seat Material:	PTFE	Stem Material:	SS416, SS304, SS316
Size:	DN40-DN1200	Pressure:	1.0MPa / 1.6MPa
Working Mediu:	Fresh water, Waster Water, Sea water, Air, Steam, Food, Pharmaceutical, Varieties of Oil, Acid, Soda, Salt and so on	Temperature:	-10~120℃
प्रमुखता देना:	पीटीएफई से बना तितली वाल्व , डबल फ्लैंज तितली वाल्व , डीएन200 पीटीएफई तितली वाल्व

पीटीएफई अस्तरित डबल फ्लैंज हेडलेस बटरफ्लाई वाल्व कास्ट आयरन

तितली वाल्वों को अक्सर वायवीय या विद्युत actuators के साथ स्वचालित किया जाता है। यह विभिन्न कारणों से दूरस्थ संचालन की अनुमति देता हैः श्रम में बचत, संयंत्र सुरक्षा, उत्पाद गुणवत्ता आश्वासन,और स्वचालित अनुक्रमण, कुछ को नाम देने के लिए। एक्चुएटर प्रकार की पसंद कई कारकों पर निर्भर करती है, जिसमें हवा की आपूर्ति की उपलब्धता, साइकिल चलाने की आवश्यकताएं, पर्यावरण की स्थिति,नियंत्रण संचालन के प्रकार के साथ संगततायदि प्रवाह नियंत्रण की आवश्यकता हो तो इन वाल्वों पर पोजीशनर लगाए जा सकते हैं।

वाष्पीकरणीय तितली वाल्व का तकनीकी डेटाः

उत्पाद का नाम	तितली वाल्व
सक्रियण	सिर रहित
शरीर सामग्री	कार्बन स्टील, SS304, SS316, SS316L
डिस्क सामग्री	WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L
सीट सामग्री	पीटीएफई
स्टेम मटेरियल	SS416, SS304, SS316
डीएन आकार	DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450 DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
अधिकतम कार्य दबाव	10 बार या 16 बार
कामकाजी मध्यम	अपशिष्ट जल, जल, गैस, तेल, समुद्री जल, भोजन आदि

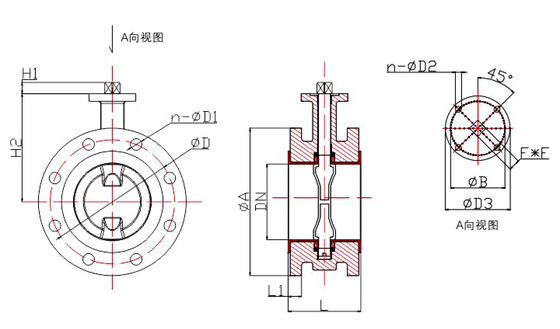

मुख्य आयामवायवीय तितली वाल्वः

पीटीएफई अस्तरित डबल फ्लैंज हेडलेस तितली वाल्व DN40 से DN600 0

आकार	L	H2	एएनएसआई 150				JIS 10K				पीएन10				पीएन16				एफ*एफ	H1	n-D2	ΦB	ΦD3
आकार	L	H2	ΦD	n-ΦD1	ΦA	L1	ΦD	n-ΦD1	ΦA	L1	ΦD	n-ΦD1	ΦA	L1	ΦD	n-ΦD1	ΦA	L1	एफ*एफ	H1	n-D2	ΦB	ΦD3
DN40	106	114.5	98.5	4-Φ15	130	15	105	4-Φ19	140	16	110	4-Φ18	150	18	110	4-Φ18	150	18	11	11	4-Φ7	50	72
DN50	108	134.5	120.5	4-Φ19	152	16	120	4-Φ19	155	16	125	4-Φ18	165	19	125	4-Φ18	165	19	11	11	4-Φ7	50	72
DN60	112	149	139.5	4-Φ19	178	18	140	4-Φ19	175	18	145	8-Φ18	185	20	145	8-Φ18	185	20	11	11	4-Φ7	50	72
DN80	114	156	152.5	4-Φ19	191	19	150	8-Φ19	185	18	160	8-Φ18	200	20	160	8-Φ18	200	20	11	11	4-Φ7	50	72
DN100	127	179	190.5	8-Φ19	229	24	175	8-Φ19	210	18	180	8-Φ18	220	22	180	8-Φ18	220	22	14	14	4-Φ10	70	92
DN125	140	194	216	8-Φ22	254	24	210	8-Φ23	250	20	210	8-Φ18	250	22	210	8-Φ18	250	22	17	17	4-Φ10	70	92
DN150	140	209	241.5	8-Φ22	279	26	240	8-Φ23	280	22	240	8-Φ22	285	24	240	8-Φ22	285	24	17	17	4-Φ10	70	92
DN200	152	237.5	298.5	8-Φ22	343	29	290	12-Φ23	330	22	295	8-Φ22	340	24	295	12-Φ22	340	26	22	22	4-Φ12	102	125
DN250	165	275	362	12-Φ25	406	31	355	12-Φ25	400	24	350	12-Φ22	395	26	355	12-Φ26	405	29	22	22	4-Φ12	102	125
DN300	178	300	432	12-Φ25	483	32	400	16-Φ25	445	24	400	12-Φ22	445	26	410	12-Φ26	460	32	27	27	4-Φ14	125	150
DN350	190	325	476	12-Φ29	533	35	445	16-Φ25	490	26	460	16-Φ22	505	28	470	16-Φ26	520	35	27	27	4-Φ14	125	150
DN400	216	365	540	16-Φ29	597	37	510	16-Φ27	560	28	515	16-Φ26	565	32	525	16-Φ30	580	38	36	40	4-Φ18	140	175
DN450	222	400	578	16-Φ32	635	40	565	20-Φ27	620	30	565	20-Φ26	615	36	585	20-Φ33	640	42	36	40	4-Φ18	140	175
DN500	229	445	635	20-Φ32	699	43	620	20-Φ27	675	30	620	20-Φ26	670	38	650	20-Φ33	715	46	46	50	4-Φ22	165	210
DN600	267	509	749.5	20-Φ35	813	48	730	24-Φ33	795	32	725	20-Φ30	780	42	770	20-Φ33	840	52	46	50	4-Φ22	165	210

आप के लिए चुनने के लिए और अधिक Pneumatic Actuator वाल्वः

न्युमेटिक बॉल वाल्व


वायवीय तितली वाल्व

अपनी मांगों पर ध्यान केंद्रित करें, आपको सबसे अच्छा समाधान प्रदान करें:

√ यदि आप किसी भी बिंदु पर संदेह करते हैं तो हमसे संपर्क करें

√ यदि कहीं बदलाव की आवश्यकता हो तो हमसे संपर्क करें
√ यदि आप जिस व्यक्ति की तलाश कर रहे हैं वह नहीं है तो हमसे संपर्क करें

√ यदि आप डिजाइनिंग कर रहे हैं तो हमसे संपर्क करें

अपने किसी भी प्रश्न और जांच के लिए आपका स्वागत है!

टैग:

व्यक्ति से संपर्क करें: Mr. Brandon Bao

दूरभाष: 86-13454729544

फैक्स: 86-574-83879820
