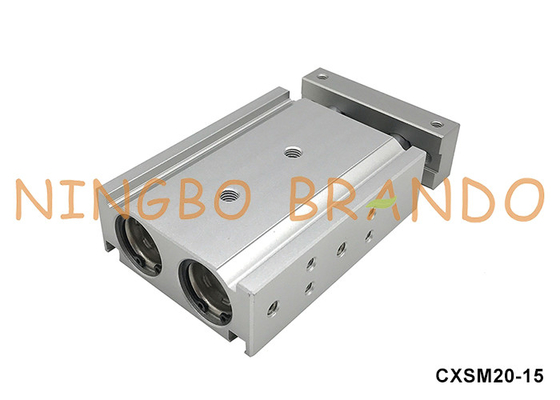

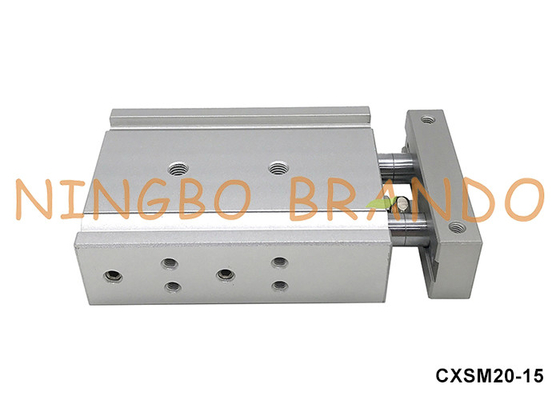

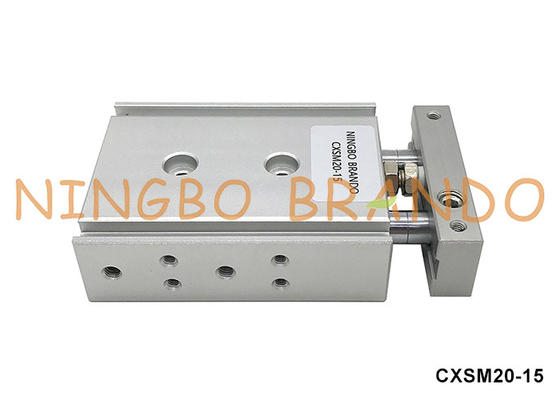

Name: CXSM20-15 एसएमसी प्रकार दोहरी रॉड वायवीय हवा सिलेंडर 20 मिमी बोर 15 मिमी स्ट्रोक
Brand: BRANDO
SKU: सीएक्सएसएम20-15
Rating: 4.5 (180 reviews)

होम उत्पाद वायवीय एयर सिलेंडर

CXSM20-15 एसएमसी प्रकार दोहरी रॉड वायवीय हवा सिलेंडर 20 मिमी बोर 15 मिमी स्ट्रोक

उत्पाद विवरण:

उत्पत्ति के प्लेस:	निंगबो, चीन
ब्रांड नाम:	BRANDO
प्रमाणन:	CE, ISO
मॉडल संख्या:	सीएक्सएसएम20-15

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	100 पीसी
मूल्य:	negotiable
पैकेजिंग विवरण:	बॉक्स, गत्ते का डिब्बा, फूस
प्रसव के समय:	15 से 20 कार्य दिवस
भुगतान शर्तें:	टी/टी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	प्रति माह 50000 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	दोहरी रॉड सिलेंडर	छिद्र का आकार:	20 मिमी
स्ट्रोक:	15 मिमी	पोर्ट आकार:	M5X0.8
कार्यात्मक द्रव:	हवा	कार्य दबाव:	0.05 से 0.7 एमपीए
प्रूफ का दबाव:	1.05 एमपीए	कार्य तापमान:	-10 से +60 ℃ (कोई हिमांक नहीं)
बेरिंग के प्रकार:	स्लाइड बीयरिंग	तकिया:	रबर बम्पर
प्रमुखता देना:	एसएमसी सिलेंडर CXSM20-15 , एसएमसी डबल रॉड सिलेंडर , एसएमसी वायवीय सिलेंडर

CXSM20-15 एसएमसी प्रकार दोहरी रॉड वायवीय हवा सिलेंडर

सीएक्सएस सीरीज डबल रॉड वायवीय सिलेंडर दो बार आउटपुट बल प्रदान करता है। दो प्रकार के बीयरिंग मानक, स्लाइड बीयरिंग (सीएक्सएसएम) या बॉल बुशिंग बीयरिंग (सीएक्सएसएल) के रूप में उपलब्ध हैं।यह श्रृंखला छेद आकार 6 मिमी में उपलब्ध है, 10 मिमी, 15 मिमी, 20 मिमी, 25 मिमी, 32 मिमी अधिकतम स्ट्रोक के साथ 200 मिमी तक। वे लोकप्रिय रूप से पिक और प्लेस अनुप्रयोगों में उपयोग किए जाते हैं, आदि यदि आपके पास कोई मांग या प्रश्न हैं, तो कृपया हमसे संपर्क करें!

आदेश कोडः

तकनीकी डेटा:

छेद का आकार (मिमी)	6	10	15	20	25	32
द्रव	हवा (गैर-लुब)
सबूत दबाव	1.05 एमपीए
अधिकतम परिचालन दबाव	0.7MPa
न्यूनतम परिचालन दबाव	0.15 एमपीए	0.1 एमपीए		0.05 एमपीए
परिवेश और तरल पदार्थ का तापमान	-10 से +60 °C (बिना ठंड के)
पिस्टन की गति (मिमी/सेकंड)	30 से 300	30 से 800	30 से 700		30 से 600
कुशन	रबर बम्पर
स्ट्रोक समायोज्य रेंज	मानक स्ट्रोक की तुलना में 0 से -5 मिमी
पोर्ट का आकार	M5x0.8				1/8"
असर का प्रकार	स्लाइड लेयरिंग (CXSM), बॉल बुशिंग लेयरिंग (CXSL) (दोनों के लिए समान आयाम)

स्ट्रोक:

मॉडल संख्या	मानक स्ट्रोक (मिमी)	लम्बा स्ट्रोक (मिमी)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

सैद्धांतिक आउटपुटः

बोर का आकार (मिमी)	छड़ी का आकार (मिमी)	परिचालन दिशा	पिस्टन क्षेत्र (मिमी2)	परिचालन दबाव (एमपीए)
बोर का आकार (मिमी)	छड़ी का आकार (मिमी)	परिचालन दिशा	पिस्टन क्षेत्र (मिमी2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	बाहर	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	बाहर	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	बाहर	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	बाहर	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	बाहर	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	बाहर	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

नोटः सैद्धांतिक आउटपुट (एन) = दबाव (एमपीए) x पिस्टन क्षेत्र (एमएम2)

हमारा उत्पादन:

अधिक वायवीय सिलेंडरः


पिस्टन सिलेंडर	मिनी सिलेंडर	कॉम्पैक्ट सिलेंडर	स्लाइड टेबल सिलेंडर

निर्देशित सिलेंडर	रॉड रहित सिलेंडर	फिंगर सिलेंडर	रोटरी सिलेंडर

संबंधित उत्पाद:


वायवीय वाल्व	वायवीय एफआरएल	वायवीय फिटिंग	न्युमेटिक ट्यूब

अपनी मांगों पर ध्यान केंद्रित करें, आपको सबसे अच्छा समाधान प्रदान करें:

√ यदि आप किसी भी बिंदु पर संदेह करते हैं तो हमसे संपर्क करें

√ यदि कहीं बदलाव की आवश्यकता हो तो हमसे संपर्क करें

√ यदि आप जिस व्यक्ति की तलाश कर रहे हैं वह नहीं है तो हमसे संपर्क करें

√ यदि आप डिजाइनिंग कर रहे हैं तो हमसे संपर्क करें

अपने किसी भी प्रश्न और जांच के लिए आपका स्वागत है!
