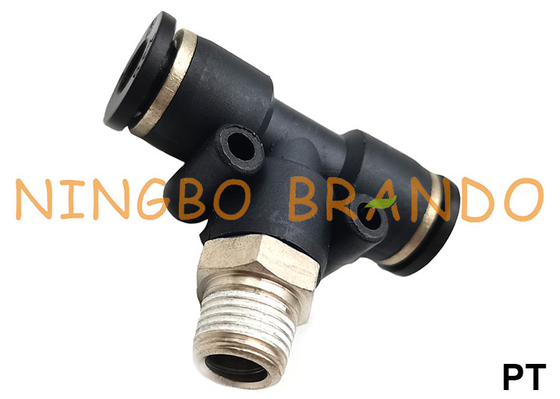

कनेक्ट न्यूमैटिक होज़ फिटिंग में पीटी-जीटी शेप मेल ब्रांच टी पुश

पीटी-जीटी आकार पुरुष शाखा टी कनेक्ट वायवीय नली फिटिंग में धक्का

वायवीय नली फिटिंग (या पुश-इन वायवीय नली फिटिंग) को जोड़ने के लिए ब्रैंडो का धक्का वायवीय प्रणाली में घटकों को जोड़ने का एक त्वरित और सुविधाजनक तरीका है।पॉलीयुरेथेन, पॉलीथीन और नायलॉन टयूबिंग के साथ उपयोग के लिए डिज़ाइन किया गया, हमारे समग्र पुश-इन फिटिंग 1/8 OD से 1/2 OD तक टयूबिंग को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध हैं।आपकी कनेक्शन आवश्यकताओं को पूरा करने के लिए कई कॉन्फ़िगरेशन उपलब्ध हैं।

विशेषताएँ:

1. पुश-इन फिटिंग्स को इस प्रकार परिभाषित किया गया है क्योंकि वे टूल का उपयोग किए बिना ट्यूब को "तात्कालिक" तरीके से फिटिंग से जोड़ने की अनुमति देते हैं।

2. ट्यूब की जकड़न एक लोचदार क्लैंप के माध्यम से होती है जो ट्यूब को बाहरी व्यास पर रखती है और उपयुक्त पुलर को धक्का देकर इसे छोड़ देती है।

3. विभिन्न वायवीय घटकों के कनेक्शन के दौरान मुख्य रूप से कम जगह और समय की बचत में असेंबली चरणों को गति देने के लिए इस प्रकार की फिटिंग का उपयोग किया जाता है।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	एल1	एल	एस	इनर हेक्स
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर1/8"	4	8	21	12	3
			आर1/4"	4	9	18	13	3
			आर3/8"	4	10	20	17	3
			आर1/2"	4	1 1	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर1/8"	6	8	22	12	4
			आर1/4"	6	9	22	13	4
			आर3/8"	6	10	21	17	4
			आर1/2"	6	1 1	23	21	4
		PC8	आर1/8"	8	8	27	14	4
			आर1/4"	8	9	24	14	6
			आर3/8"	8	10	22	17	6
			आर1/2"	8	1 1	23	21	6
		PC10	आर1/8"	10	8	29	27	4
			आर1/4"	10	9	30	17	6
			आर3/8"	10	10	28	17	8
			आर1/2"	10	1 1	24	21	8
		PC12	आर1/8"	12	8	31	19	4
			आर1/2"	12	9	32	19	6
			आर3/8"	12	10	29	19	10
			आर1/2"	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	एल	ल'	एस
		PL4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर1/2"	4	1 1	1 1	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर1/2"	6	13	1 1	20	32	21
		PL8	आर1/8"	8	14	8	23	31	14
			आर1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर1/2"	8	14	1 1	23	35	21
		PL10	आर1/8"	10	18	8	27	35	27
			आर1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर1/2"	10	18	1 1	27	39	21
		PL12	आर1/8"	12	21	8	30	37	19
			आर1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर1/2"	12	21	1 1	30	41	21

शाखा टी पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	एल	ल'	एस
		पीटी4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर1/2"	4	1 1	1 1	19	31	21
		पीटी 6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर1/2"	6	13	1 1	20	32	21
		पीटी8	आर1/8"	8	14	8	23	31	14
			आर1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर1/2"	8	14	1 1	23	35	21
		पीटी10	आर1/8"	10	18	8	27	35	27
			आर1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर1/2"	10	18	1 1	27	39	21
		पीटी12	आर1/8"	12	21	8	30	37	19
			आर1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर1/2"	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग चुनना:

फिटिंग वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या वायु के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।कनेक्टर चुनने में सबसे पहले विचार यह होता है कि आप किस प्रकार के बर्तन से जुड़ रहे हैं, जैसे कि नली या ट्यूब का लचीलापन, साथ ही पोत का आंतरिक व्यास (आईडी) और बाहरी व्यास (ओडी) यह सुनिश्चित करने के लिए एक पर्याप्त मुहर और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री पसंद भी महत्वपूर्ण है, जिसमें गैस संगतता या गर्मी या जंग के प्रतिरोध शामिल हैं।
सही न्यूमेटिक सिस्टम कनेक्टर को चुनने में अन्य बातों पर ध्यान देना चाहिए:
1. कनेक्शन का प्रकार और यह जो कार्य करता है
2. वायवीय प्रणाली का परिचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. आपके आवेदन के लिए पीएसआई आवश्यकताएं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त फिटिंग का थ्रेड प्रकार

अपनी मांगों पर ध्यान दें, आपको सर्वोत्तम समाधान प्रदान करें:

√ अगर आपको कुछ बिंदुओं पर संदेह है तो हमसे संपर्क करें

√ अगर कहीं बदलने की जरूरत हो तो हमसे संपर्क करें
√ हमसे संपर्क करें यदि वह नहीं है जिसे आप ढूंढ रहे हैं

√ अगर आप डिजाइनिंग कर रहे हैं तो हमसे संपर्क करें

आपके किसी भी प्रश्न और पूछताछ में आपका स्वागत है!
