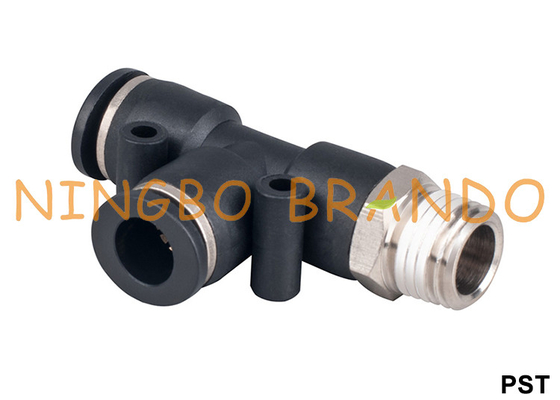

पीएसटी सीरीज 3 वे पुश-इन वायवीय नली फिटिंग पुरुष रन टी

पीएसटी सीरीज 3 वे पुश-इन वायवीय नली फिटिंग पुरुष रन टी

ब्रैंडो फिटिंग में प्लास्टिक पुश की पेशकश करता है, जिसे वायवीय फिटिंग भी कहा जाता है क्योंकि आमतौर पर इसका उपयोग वायवीय प्रणालियों में किया जाता है।यह एसिटल कॉपोलीमर से बनाया गया है, जिसमें स्टेनलेस स्टील कलेक्ट डिज़ाइन है जो विभिन्न प्रकार की ट्यूब जैसे नायलॉन ट्यूब, पॉलीइथाइलीन ट्यूब और पॉलीयुरेथेन ट्यूब के साथ उच्च गुणवत्ता वाली क्लैंपिंग सुनिश्चित करता है।इसे एक स्पर्श से आसानी से जोड़ा या डिस्कनेक्ट किया जा सकता है और सभी मांगों को पूरा करने के लिए विभिन्न प्रकार के मॉडलों के लिए उपयोग किया जाता है।और इसकी अंडाकार आस्तीन भी सीमित स्थान में ट्यूब को आसानी से लगाना और निकालना संभव बनाती है।इस बीच, इंपीरियल में 50 से अधिक विभिन्न मॉडल;मीट्रिक आकार और संकर भी उपलब्ध हैं।

विशेषताएँ:
1. पॉलीयूरेथेन या नायलॉन टयूबिंग के लिए डिज़ाइन किया गया।
2. त्वरित और विश्वसनीय कनेक्शन।
3. पुन: प्रयोज्य: एकाधिक कनेक्शन / डिस्कनेक्शन।
4. सुविधाजनक अण्डाकार / गोल आस्तीन विन्यास।
5. गैर-संक्षारक निकेल-प्लेटेड पीतल से बना धातु का शरीर।
6. पूर्व-लेपित धागे अतिरिक्त सीलिंग के बिना उपयोग के लिए तैयार हैं।
7. बाहर (और जहां लागू हो अंदर) हेक्सागोनल रिंच कस।
8. शाही, मीट्रिक आकार और संकर में 60 से अधिक विभिन्न मॉडल उपलब्ध हैं।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	एल1	ली	एस	आंतरिक हेक्स
		पीसी4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर1/8"	4	8	21	12	3
			आर 1/4"	4	9	18	13	3
			आर3/8"	4	10	20	17	3
			आर 1/2"	4	1 1	22	21	3
		पीसी6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर1/8"	6	8	22	12	4
			आर 1/4"	6	9	22	13	4
			आर3/8"	6	10	21	17	4
			आर 1/2"	6	1 1	23	21	4
		पीसी8	आर1/8"	8	8	27	14	4
			आर 1/4"	8	9	24	14	6
			आर3/8"	8	10	22	17	6
			आर 1/2"	8	1 1	23	21	6
		पीसी10	आर1/8"	10	8	29	27	4
			आर 1/4"	10	9	30	17	6
			आर3/8"	10	10	28	17	8
			आर 1/2"	10	1 1	24	21	8
		पीसी12	आर1/8"	12	8	31	19	4
			आर 1/2"	12	9	32	19	6
			आर3/8"	12	10	29	19	10
			आर 1/2"	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीएल4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीएल6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		PL8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीएल10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीएल12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

शाखा टी पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीटी4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीटी6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		पीटी8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीटी10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीटी12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग चुनना:

फिटिंग वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या हवा के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।एक कनेक्टर चुनने में सबसे पहले विचारों में से एक पोत का प्रकार है जिसे आप नली या ट्यूब के लचीलेपन के साथ-साथ पोत के आंतरिक व्यास (आईडी) और बाहरी व्यास (ओडी) से जोड़ रहे हैं ताकि यह सुनिश्चित किया जा सके। एक पर्याप्त मुहर और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री का विकल्प भी महत्वपूर्ण है, जिसमें गैस संगतता या गर्मी या जंग के प्रतिरोध शामिल हैं।

सही न्यूमेटिक सिस्टम कनेक्टर चुनने में अन्य बातों में शामिल हैं:
1. कनेक्शन का प्रकार और यह कार्य करता है
2. वायवीय प्रणाली का परिचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. आपके आवेदन के लिए पीएसआई आवश्यकताएं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त करने वाली फिटिंग का थ्रेड प्रकार
