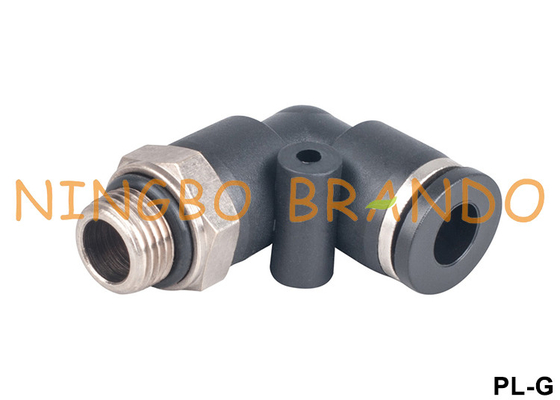

पुश फ़िट त्वरित कनेक्ट पुरुष कोहनी वायवीय एक स्पर्श फिटिंग

पुश फ़िट त्वरित कनेक्ट पुरुष कोहनी वायवीय एक स्पर्श फिटिंग

पुश-फिट फिटिंग, जिसे पुश-टू-कनेक्ट फिटिंग के रूप में भी जाना जाता है, पूर्व-से-स्थापित वायवीय सहायक उपकरण हैं जो टयूबिंग को इसे संलग्न करने के लिए धक्का देकर काम करते हैं-यह एक टोपी ढक्कन लगाने जैसा है।वायवीय फिटिंग का उपयोग वाल्व, नियंत्रण पैनल और अन्य घरेलू और औद्योगिक अनुप्रयोगों की एक विशाल विविधता के लिए किया जाता है।

ब्रैंडो के न्यूमेटिक फिटिंग्स का व्यापक चयन न्यूमेटिक अनुप्रयोगों की एक पूरी श्रृंखला के लिए कनेक्टिविटी समाधान प्रदान करता है।हम अपने न्यूमेटिक फिटिंग रेंज के भीतर उत्पादों के एक व्यापक पोर्टफोलियो की पेशकश करते हैं और आपके प्रोजेक्ट की मांगों के अनुरूप बहुत सारे सामग्री विकल्प और डिवाइस कॉन्फ़िगरेशन हैं जिन्हें स्थापित करना आसान है।उनके पास विभिन्न प्रकार के औद्योगिक मीडिया का सामना करने की क्षमता भी है।हमारे वायवीय फिटिंग आज के कई प्रमुख औद्योगिक बाजारों में सेवा देने वाले विभिन्न प्रकार के अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	एल1	ली	एस	आंतरिक हेक्स
		पीसी4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर1/8"	4	8	21	12	3
			आर 1/4"	4	9	18	13	3
			आर3/8"	4	10	20	17	3
			आर 1/2"	4	1 1	22	21	3
		पीसी6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर1/8"	6	8	22	12	4
			आर 1/4"	6	9	22	13	4
			आर3/8"	6	10	21	17	4
			आर 1/2"	6	1 1	23	21	4
		पीसी8	आर1/8"	8	8	27	14	4
			आर 1/4"	8	9	24	14	6
			आर3/8"	8	10	22	17	6
			आर 1/2"	8	1 1	23	21	6
		पीसी10	आर1/8"	10	8	29	27	4
			आर 1/4"	10	9	30	17	6
			आर3/8"	10	10	28	17	8
			आर 1/2"	10	1 1	24	21	8
		पीसी12	आर1/8"	12	8	31	19	4
			आर 1/2"	12	9	32	19	6
			आर3/8"	12	10	29	19	10
			आर 1/2"	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीएल4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीएल6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		PL8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीएल10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीएल12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

शाखा टी पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीटी4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीटी6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		पीटी8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीटी10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीटी12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

इस्तेमाल केलिए निर्देश!

1. जहां चिंगारी और आग लग सकती है वहां ट्यूब फिटिंग प्रतिबंधित है।

2. 145Psi दबाव से अधिक न करें।

3. कार्य तापमान: 0-60 डिग्री सेल्सियस, सेवा के बाहर उपयोग न करें 4.
सीलिंग सामग्री और आसान रिसाव के विरूपण को रोकने के लिए तापमान रेंज।

5. बहुत अधिक धूल या कणों वाली जगहों पर प्रयोग न करें

6. हवा के अलावा किसी भी माध्यम का प्रयोग न करें।उत्पाद हवा या वैक्यूम पर्यावरण तक सीमित है।

7. कनेक्शन पूरा करने के बाद, कृपया यह सुनिश्चित करने के लिए ट्यूब को अपने हाथ से धीरे से खींचे कि यह बिना गिरे पूरी तरह से जुड़ा हुआ है।

8. सुनिश्चित करें कि पाइप की कटिंग सतह लंबवत है, पाइप की बाहरी परिधि पर कोई निशान नहीं है और पाइप अंडाकार नहीं है।

9. अतिरिक्त बाहरी भार (झुकने, मुड़ने या खींचने) के साथ कभी भी ट्यूब जॉइंट न लगाएं, अन्यथा नुकसान या रिसाव होगा।

10. पाइप डालते समय, इसे जोड़ के तल में अवश्य डाला जाना चाहिए।नीचे में पाइप डालने में विफलता से हवा का रिसाव हो सकता है।
