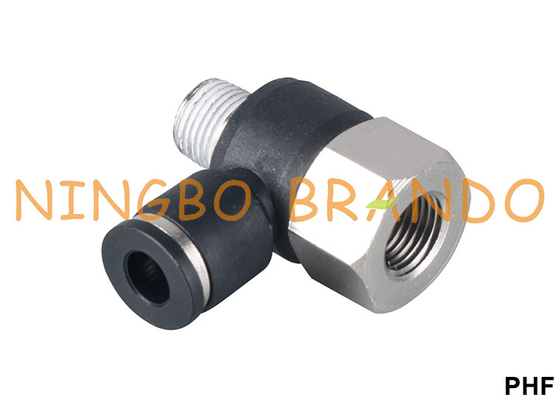

PHF प्लास्टिक पुश-इन वायवीय वायु ट्यूब फिटिंग यूनिवर्सल कोहनी

PHF प्लास्टिक पुश-इन वायवीय वायु ट्यूब फिटिंग यूनिवर्सल कोहनी

वायवीय पुश-इन फिटिंग, जिसे फिटिंग को जोड़ने के लिए पुश भी कहा जाता है, आपके संपीड़ित वायु प्रणाली में आसानी से कनेक्टिंग होसेस का रिसाव-मुक्त साधन प्रदान करता है।फिटिंग में 1-6 इनलेट / आउटलेट पोर्ट हो सकते हैं या अतिरिक्त कार्यक्षमता हो सकती है जैसे कि एक एकीकृत दबाव नापने का यंत्र या साइलेंसर।

उत्पाद की विशेषताएँ:

1. उच्च शक्ति, पहनने के प्रतिरोध, संक्षारण प्रतिरोध, उच्च घनत्व, फटने में आसान नहीं।

2. उत्पाद मजबूत और टिकाऊ है और इसकी लंबी सेवा जीवन है।

3. आसान स्थापना और डिस्सेप्लर, अच्छा सीलिंग प्रदर्शन।

4. इसका उपयोग पाइपों के कनेक्शन और विभिन्न वायवीय घटकों के उपयोग के लिए किया जा सकता है, और इसके उपयोग की एक विस्तृत श्रृंखला है।

5. आप बिना किसी उपकरण के आसानी से श्वासनली को सम्मिलित या बाहर निकाल सकते हैं

6. कनेक्टिंग एयर पाइप की क्लिप मजबूत प्लास्टिक सामग्री से बनी है, जो कनेक्शन के बाद गिरना आसान नहीं है, सीलिंग घटक को अपनाएं, अच्छी सीलिंग रखें, लीक करना आसान नहीं है।

7. स्थापना के बाद पाइपलाइन की दिशा को स्वतंत्र रूप से बदलें, बिना उपकरण के मैन्युअल रूप से श्वासनली को सम्मिलित करना या खींचना आसान है।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

विस्तारित पुरुष कोहनी फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीएलएल4	M5X0.8	4	1 1	6	19	38	10
			M6X1	4	1 1	6	19	38	10
			आर1/8"	4	1 1	8	19	30	12
			आर 1/4"	4	1 1	9	19	41	13
			आर3/8"	4	1 1	10	19	43	17
			आर 1/2"	4	1 1	1 1	19	44	21
		पीएलएल6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			आर1/8"	6	13	8	20	43	12
			आर 1/4"	6	13	9	20	44	13
			आर3/8"	6	13	10	20	46	17
			आर 1/2"	6	13	1 1	20	47	21
		पीएलएल8	आर1/8"	8	14	8	23	47	14
			आर 1/4"	8	14	9	23	48	14
			आर3/8"	8	14	10	23	50	17
			आर 1/2"	8	14	1 1	23	51	21
		पीएलएल10	आर1/8"	10	18	8	27	56	27
			आर 1/4"	10	18	9	27	57	17
			आर3/8"	10	18	10	27	58	17
			आर 1/2"	10	18	1 1	27	59	21
		पीएलएल12	आर1/8"	12	21	8	30	56	19
			आर 1/4"	12	21	9	30	57	19
			आर3/8"	12	21	10	30	57	19
			आर 1/2"	12	21	1 1	30	60	21

पुरुष बैंजो फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीएच4	M5X0.8	4	1 1	6	19	38	10
			M6X1	4	1 1	6	19	38	10
			आर1/8"	4	1 1	8	19	30	12
			आर 1/4"	4	1 1	9	19	41	13
		पीएच6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			आर1/8"	6	13	8	20	43	12
			आर 1/4"	6	13	9	20	44	13
			आर3/8"	6	13	10	20	46	17
		PH8	आर1/8"	8	14	8	23	47	14
			आर 1/4"	8	14	9	23	48	14
			आर3/8"	8	14	10	23	50	17
			आर 1/2"	8	14	1 1	23	51	21
		पीएच10	आर1/8"	10	18	8	27	56	27
			आर 1/4"	10	18	9	27	57	17
			आर3/8"	10	18	10	27	58	17
			आर 1/2"	10	18	1 1	27	59	21
		पीएच12	आर1/4''	12	21	10	33	28	15
			आर3/8''	12	21	12	35	34	19
			आर 1/2 ''	12	21	13	37	37	24

फिटिंग के माध्यम से Rhabditiform:

तस्वीर	आयाम	भाग संख्या	डी	डी1	एल1	ली	जी
		पीजीजे4	4	1 1	17	35	4
			4	13	18	36	6
		पीजीजे6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		पीजीजे8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		पीजीजे10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		पीजीजे12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग चुनना:

फिटिंग वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या हवा के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।एक कनेक्टर चुनने में सबसे पहले विचारों में से एक पोत का प्रकार है जिसे आप नली या ट्यूब के लचीलेपन के साथ-साथ पोत के आंतरिक व्यास (आईडी) और बाहरी व्यास (ओडी) से जोड़ रहे हैं ताकि यह सुनिश्चित किया जा सके। एक पर्याप्त मुहर और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री का विकल्प भी महत्वपूर्ण है, जिसमें गैस संगतता या गर्मी या जंग के प्रतिरोध शामिल हैं।

सही न्यूमेटिक सिस्टम कनेक्टर चुनने में अन्य बातों में शामिल हैं:
1. कनेक्शन का प्रकार और यह कार्य करता है
2. वायवीय प्रणाली का परिचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. आपके आवेदन के लिए पीएसआई आवश्यकताएं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त करने वाली फिटिंग का थ्रेड प्रकार
