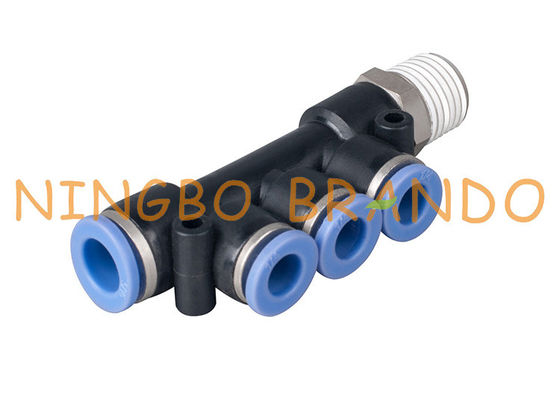

1/4 '' 8 मिमी ब्रांच ट्रिपल पुश टू क्विक कनेक्ट न्यूमेटिक नली फिटिंग

1/4 '' 8 मिमी ब्रांच ट्रिपल पुश टू क्विक कनेक्ट न्यूमेटिक नली फिटिंग

पुश-इन फिटिंग्स का उपयोग सभी प्रकार की संपीड़ित वायु प्रणालियों में किया जाता है, लेकिन इनका उपयोग आमतौर पर वायवीय सिलेंडर, उपकरण और उपकरण वाले अनुप्रयोगों में किया जाता है।उनका उपयोग पानी के अनुप्रयोगों के लिए किया जा सकता है, लेकिन अतिरिक्त उपाय किए जाने हैं (नियंत्रित दबाव, पानी की अनुकूलता, रिंग डालें, आदि को नियंत्रित किया जाता है) कनेक्शन विधि पर जोर घटकों के तेजी से बदलने की अनुमति देता है, इसलिए यह आदर्श है यदि आपके पास एक हवा है कई उपकरणों के लिए स्रोत है कि बाहर विमर्श किया जा सकता है।

विशेषताएं:

1. द्रव: वायु, निर्वात, जल
2. दबाव रेंज: 0-1Mpa (120 साई)
3. अधिकतम दबाव: 1.5 एमपीए
4. तापमान रेंज: 0-60 ℃
5. लागू ट्यूब: पु / NYLON / शीतल पीई नली हवा फिटिंग

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	एल 1	एल	एस	भीतरी हेक्स
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर 1/8 "	4	8	21	12	3
			आर 1/4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			आर 1/2 "	4	1 1	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर 1/8 "	6	8	22	12	4
			आर 1/4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			आर 1/2 "	6	1 1	23	21	4
		PC8	आर 1/8 "	8	8	27	14	4
			आर 1/4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			आर 1/2 "	8	1 1	23	21	6
		PC10	आर 1/8 "	10	8	29	27	4
			आर 1/4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			आर 1/2 "	10	1 1	24	21	8
		PC12	आर 1/8 "	12	8	31	19	4
			आर 1/2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			आर 1/2 "	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PL4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		PL8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PL10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PL12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

शाखा टीई पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PT4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		pt8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PT10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PT12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग का चयन:

फिटिंग, वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या वायु के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।कनेक्टर को चुनने में सबसे पहले एक विचार उस प्रकार का है जिसे आप नली या ट्यूब के लचीलेपन के साथ जोड़ रहे हैं, साथ ही बर्तन के आंतरिक व्यास (आईडी) और बाहरी व्यास (OD) सुनिश्चित करने के लिए एक पर्याप्त सील और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री का चयन भी महत्वपूर्ण है, जिसमें गैस की संगतता या गर्मी या जंग का प्रतिरोध शामिल है।

सही वायवीय प्रणाली कनेक्टर को चुनने में अन्य विचारों में शामिल हैं:
1. कनेक्शन का प्रकार और यह कार्य करता है
2. वायवीय प्रणाली का संचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. अपने आवेदन के लिए PSI आवश्यकताओं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त फिटिंग का धागा प्रकार
