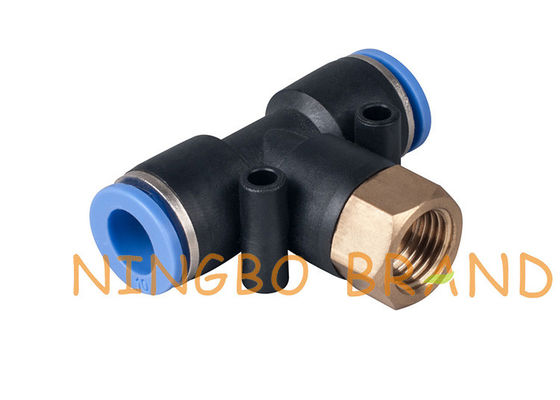

महिला शाखा टी को पुश करें वायवीय नली फिटिंग 1/4 '' 8 मिमी से कनेक्ट करें

महिला शाखा टी को पुश करें वायवीय नली फिटिंग 1/4 '' 8 मिमी से कनेक्ट करें

Brando फिटिंग में वायवीय पुश के निर्माता हैं, फिटिंग, कंपोजिट और पीतल पुश-इन फिटिंग, प्लास्टिक और sintered साइलेंसर, पीतल फिटिंग, फ्लो कंट्रोल वाल्व, त्वरित युग्मन, वायवीय ट्यूबिंग और प्लास्टिक ट्यूबिंग में पुश करने के लिए धक्का।

वायवीय नली फिटिंग (या पुश-इन वायवीय नली फिटिंग) को जोड़ने के लिए ब्रांडो का धक्का एक वायवीय प्रणाली में घटकों को जोड़ने का एक त्वरित और सुविधाजनक तरीका है।पॉलीयुरेथेन, पॉलीइथाइलीन और नायलॉन टयूबिंग के साथ उपयोग के लिए डिज़ाइन किया गया है, हमारे समग्र पुश-इन फिटिंग्स 1/8 आयुध डिपो से 1/2 आयुध डिपो को समायोजित करने के लिए विभिन्न प्रकार के आकारों में उपलब्ध हैं।आपकी कनेक्शन आवश्यकताओं को पूरा करने के लिए कई कॉन्फ़िगरेशन उपलब्ध हैं।

अतिरिक्त जानकारी और विशिष्टताओं के लिए नीचे दी गई व्यक्तिगत उत्पाद सूचियाँ देखें।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	एल 1	एल	एस	भीतरी हेक्स
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर 1/8 "	4	8	21	12	3
			आर 1/4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			आर 1/2 "	4	1 1	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर 1/8 "	6	8	22	12	4
			आर 1/4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			आर 1/2 "	6	1 1	23	21	4
		PC8	आर 1/8 "	8	8	27	14	4
			आर 1/4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			आर 1/2 "	8	1 1	23	21	6
		PC10	आर 1/8 "	10	8	29	27	4
			आर 1/4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			आर 1/2 "	10	1 1	24	21	8
		PC12	आर 1/8 "	12	8	31	19	4
			आर 1/2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			आर 1/2 "	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PL4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		PL8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PL10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PL12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

शाखा टीई पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PT4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		pt8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PT10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PT12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग का चयन:

फिटिंग, वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या वायु के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।कनेक्टर को चुनने में सबसे पहले एक विचार उस प्रकार का है जिसे आप नली या ट्यूब के लचीलेपन के साथ जोड़ रहे हैं, साथ ही बर्तन के आंतरिक व्यास (आईडी) और बाहरी व्यास (OD) सुनिश्चित करने के लिए एक पर्याप्त सील और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री का चयन भी महत्वपूर्ण है, जिसमें गैस की संगतता या गर्मी या जंग का प्रतिरोध शामिल है।

सही वायवीय प्रणाली कनेक्टर को चुनने में अन्य विचारों में शामिल हैं:
1. कनेक्शन का प्रकार और यह कार्य करता है
2. वायवीय प्रणाली का संचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. अपने आवेदन के लिए PSI आवश्यकताओं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त फिटिंग का धागा प्रकार

अपनी मांगों पर ध्यान दें, आपको सबसे अच्छा समाधान प्रदान करें:

You कुछ बिंदुओं पर संदेह होने पर हमसे संपर्क करें

√ अगर कहीं बदलाव की जरूरत है तो हमसे संपर्क करें
। हमसे संपर्क करें यदि आप जिसकी तलाश कर रहे हैं वह नहीं

√ हमसे संपर्क करें यदि आप डिजाइनिंग कर रहे हैं

आपके किसी भी सवाल और जांच में आपका स्वागत है!
