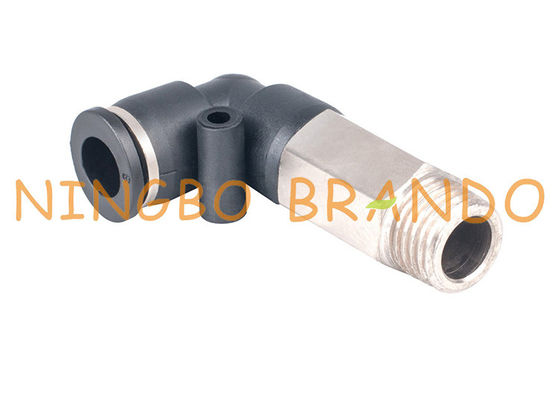

विस्तारित पुरुष एल्बो वायवीय नली फिटिंग से जुड़ने के लिए 1/2 '' 12 मिमी पुश

विस्तारित पुरुष एल्बो वायवीय नली फिटिंग से जुड़ने के लिए 1/2 '' 12 मिमी पुश

फिटिंग में ब्रैंडो का धक्का (या फिटिंग को जोड़ने के लिए धक्का) ट्यूब को नुकसान पहुँचाए बिना आसान कनेक्शन और वियोग ट्यूब प्रदान करता है।फिटिंग में समग्र धक्का वायवीय और द्रव प्रणाली में आवश्यक अंग बन जाते हैं।फिटिंग में ब्रैंडो का धक्का विभिन्न प्रकारों, मोल्ड्स, आकारों और थ्रेड प्रकारों में विभिन्न मीट्रिक और इंच ट्यूब मांगों को पूरा करने के लिए उपलब्ध है।फिटिंग में हमारा कंपोजिट पुश, मीट्रिक आकार के ट्यूबिंग और इंच आकार के ट्यूबिंग दोनों को समायोजित कर सकता है जो पॉलीयुरेथेन, पॉलीइथाइलीन और नायलॉन से बने होते हैं।कंपोजिट पुश-इन फिटिंग सामान्य वायवीय औद्योगिक अनुप्रयोगों के लिए आदर्श हैं।

ब्रैंडो की पुश-इन फिटिंग विशेषताएं:
1. रिलीज़ स्लीव के वैकल्पिक आकार: एक निर्माता के रूप में, ब्रैंडो ओवल और राउंड रिलीज़ स्लीव प्रदान कर सकते हैं
2. रिलीज आस्तीन के कई रंग: नीला, काला, नारंगी, लाल, नारंगी, ग्रे
3. कनेक्शन थ्रेड प्रकार के संबंधित प्रकार: आर (पीटी, बीएसपीटी), जी (बीएसपीपी), एनपीटी, यूएनएफ, यूएनसी, मैट्रिक
4. स्थिर मीट्रिक आकार ट्यूबिंग आयुध डिपो: 3 मिमी, 4 मिमी, 5 मिमी, 6 मिमी, 7 मिमी, 8 मिमी, 9 मिमी, 10 मिमी, 11 मिमी, 12 मिमी, 14 मिमी, 15 मिमी, 16 मिमी
5. स्थिर इंच आकार ट्यूबिंग आयुध डिपो: 1/8 ", 5/32", 3/16 ", 1/4", 5/16 ", 3/8", 1/2 ", 5/8"

वायवीय नली फिटिंग का आयाम और आदेश कोड:

विस्तारित पुरुष कोहनी फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PLL4	M5X0.8	4	1 1	6	19	38	10
			M6X1	4	1 1	6	19	38	10
			आर 1/8 "	4	1 1	8	19	30	12
			आर 1/4 "	4	1 1	9	19	41	13
			R3 / 8 "	4	1 1	10	19	43	17
			आर 1/2 "	4	1 1	1 1	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			आर 1/8 "	6	13	8	20	43	12
			आर 1/4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			आर 1/2 "	6	13	1 1	20	47	21
		PLL8	आर 1/8 "	8	14	8	23	47	14
			आर 1/4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			आर 1/2 "	8	14	1 1	23	51	21
		PLL10	आर 1/8 "	10	18	8	27	56	27
			आर 1/4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			आर 1/2 "	10	18	1 1	27	59	21
		PLL12	आर 1/8 "	12	21	8	30	56	19
			आर 1/4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			आर 1/2 "	12	21	1 1	30	60	21

पुरुष बैंजो फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PH4	M5X0.8	4	1 1	6	19	38	10
			M6X1	4	1 1	6	19	38	10
			आर 1/8 "	4	1 1	8	19	30	12
			आर 1/4 "	4	1 1	9	19	41	13
		pH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			आर 1/8 "	6	13	8	20	43	12
			आर 1/4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	आर 1/8 "	8	14	8	23	47	14
			आर 1/4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			आर 1/2 "	8	14	1 1	23	51	21
		PH10	आर 1/8 "	10	18	8	27	56	27
			आर 1/4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			आर 1/2 "	10	18	1 1	27	59	21
		PH12	आर 1/4 ''	12	21	10	33	28	15
			R3 / 8 ''	12	21	12	35	34	19
			आर 1/2 ''	12	21	13	37	37	24

फिटिंग के माध्यम से Rhabditiform:

चित्र	आयाम	भाग संख्या	डी	डी 1	एल 1	एल	जी
		PGJ4	4	1 1	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

सामान्य प्रश्न:

1. वायवीय पुश-इन फिटिंग कैसे स्थापित करें?
नली को बंद होने तक फिटिंग के रिलीज रिंग-एंड में धकेलकर स्थापित करना आसान है।आंतरिक लॉक पंजे स्वचालित रूप से तत्काल और सुरक्षित कनेक्शन के लिए नली के चारों ओर दबेंगे।

2. वायवीय पुश-इन फिटिंग की स्थापना कैसे करें?
ताला पंजे को विघटित करने के लिए रिलीज रिंग को अंदर की ओर धकेलें और इसे निकालने के लिए ट्यूबिंग पर वापस खींचें।विपरीत छोर फिटिंग, थ्रेडेड पुरुष, थ्रेडेड महिला या एक थ्रेडेड पुरुष को आंतरिक हेक्स-प्रकार कनेक्शन से जोड़ने के लिए एक और धक्का हो सकता है।थ्रेडेड कनेक्शन में आमतौर पर पूर्व-लागू थ्रेड लॉक कोटिंग होती है।

अपनी मांगों पर ध्यान दें, आपको सबसे अच्छा समाधान प्रदान करें:

You कुछ बिंदुओं पर संदेह होने पर हमसे संपर्क करें

√ अगर कहीं बदलाव की जरूरत है तो हमसे संपर्क करें
। हमसे संपर्क करें यदि आप जिसकी तलाश कर रहे हैं वह नहीं

√ हमसे संपर्क करें यदि आप डिजाइनिंग कर रहे हैं

आपके किसी भी सवाल और जांच में आपका स्वागत है!
