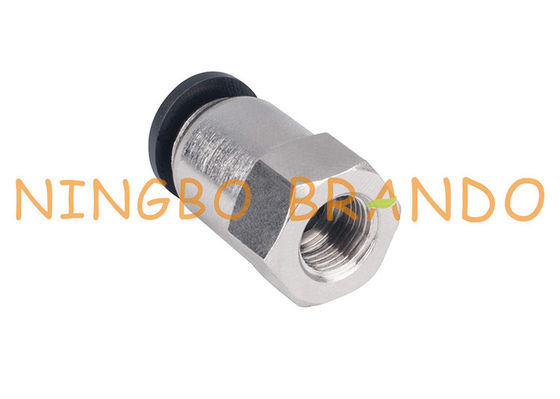

1/4 '' 8 मिमी महिला सीधे पुश करने के लिए त्वरित कनेक्ट वायवीय नली फिटिंग

1/4 '' 8 मिमी महिला सीधे पुश करने के लिए त्वरित कनेक्ट वायवीय नली फिटिंग

पुश-फिट फिटिंग, जिसे पुश-टू-कनेक्ट फिटिंग के रूप में भी जाना जाता है, पूर्व-से-स्थापित वायवीय सामान हैं जो इसे संलग्न करने के लिए टयूबिंग को धक्का देकर काम करते हैं - यह एक कैप ढक्कन लगाने जैसा है।वायवीय फिटिंग का उपयोग वाल्व, नियंत्रण पैनल और अन्य घरेलू और औद्योगिक अनुप्रयोगों की एक विशाल विविधता के लिए किया जाता है।

वायवीय फिटिंग के ब्रैंडो का व्यापक चयन वायवीय अनुप्रयोगों की एक पूरी श्रृंखला के लिए कनेक्टिविटी समाधान प्रदान करता है।हम अपने वायवीय फिटिंग रेंज के भीतर उत्पादों का एक व्यापक पोर्टफोलियो प्रदान करते हैं और आपके प्रोजेक्ट की मांगों के अनुरूप बहुत सारे सामग्री विकल्प और डिवाइस कॉन्फ़िगरेशन हैं जो स्थापित करना आसान है।वे विभिन्न प्रकार के औद्योगिक मीडिया का सामना करने की क्षमता भी रखते हैं।हमारे वायवीय फिटिंग आज के कई प्रमुख औद्योगिक बाजारों में सेवारत विभिन्न अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	एल 1	एल	एस	भीतरी हेक्स
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर 1/8 "	4	8	21	12	3
			आर 1/4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			आर 1/2 "	4	1 1	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर 1/8 "	6	8	22	12	4
			आर 1/4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			आर 1/2 "	6	1 1	23	21	4
		PC8	आर 1/8 "	8	8	27	14	4
			आर 1/4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			आर 1/2 "	8	1 1	23	21	6
		PC10	आर 1/8 "	10	8	29	27	4
			आर 1/4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			आर 1/2 "	10	1 1	24	21	8
		PC12	आर 1/8 "	12	8	31	19	4
			आर 1/2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			आर 1/2 "	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PL4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		PL8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PL10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PL12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

शाखा टीई पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PT4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		pt8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PT10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PT12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग का चयन:

फिटिंग, वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या वायु के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।कनेक्टर को चुनने में सबसे पहले एक विचार उस प्रकार का है जिसे आप नली या ट्यूब के लचीलेपन के साथ जोड़ रहे हैं, साथ ही बर्तन के आंतरिक व्यास (आईडी) और बाहरी व्यास (OD) सुनिश्चित करने के लिए एक पर्याप्त सील और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री का चयन भी महत्वपूर्ण है, जिसमें गैस की संगतता या गर्मी या जंग का प्रतिरोध शामिल है।

सही वायवीय प्रणाली कनेक्टर को चुनने में अन्य विचारों में शामिल हैं:
1. कनेक्शन का प्रकार और यह कार्य करता है
2. वायवीय प्रणाली का संचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. अपने आवेदन के लिए PSI आवश्यकताओं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त फिटिंग का धागा प्रकार

अपनी मांगों पर ध्यान दें, आपको सबसे अच्छा समाधान प्रदान करें:

You कुछ बिंदुओं पर संदेह होने पर हमसे संपर्क करें

√ अगर कहीं बदलाव की जरूरत है तो हमसे संपर्क करें
। हमसे संपर्क करें यदि आप जिसकी तलाश कर रहे हैं वह नहीं

√ हमसे संपर्क करें यदि आप डिजाइनिंग कर रहे हैं

आपके किसी भी सवाल और जांच में आपका स्वागत है!
