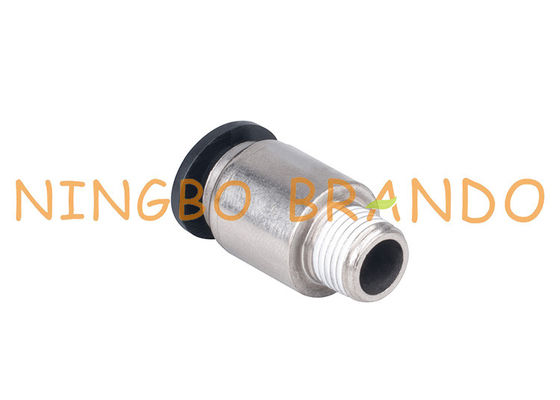

1/4 '' 8 मिमी राउंड पुरुष स्ट्रेट क्विक कनेक्ट वायवीय नली फिटिंग

1/4 '' 8 मिमी गोल पुरुष सीधे त्वरित कनेक्ट वायवीय नली फिटिंग

पुश-इन फिटिंग्स का उपयोग सभी प्रकार की संपीड़ित वायु प्रणालियों में किया जाता है, लेकिन इनका उपयोग आमतौर पर वायवीय सिलेंडर, उपकरण और उपकरण वाले अनुप्रयोगों में किया जाता है।उनका उपयोग पानी के अनुप्रयोगों के लिए किया जा सकता है, लेकिन अतिरिक्त उपाय किए जाने हैं (नियंत्रित दबाव, पानी की अनुकूलता, रिंग डालें, आदि को नियंत्रित किया जाता है) कनेक्शन विधि पर जोर घटकों के तेजी से बदलने की अनुमति देता है, इसलिए यह आदर्श है यदि आपके पास एक हवा है कई उपकरणों के लिए स्रोत है कि बाहर विमर्श किया जा सकता है।

विशेषताएं:

1. द्रव: वायु, निर्वात, जल
2. दबाव रेंज: 0-1Mpa (120 साई)
3. अधिकतम दबाव: 1.5 एमपीए
4. तापमान रेंज: 0-60 ℃
5. लागू ट्यूब: पु / NYLON / शीतल पीई नली हवा फिटिंग

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	एल 1	एल	एस	भीतरी हेक्स
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर 1/8 "	4	8	21	12	3
			आर 1/4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			आर 1/2 "	4	1 1	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर 1/8 "	6	8	22	12	4
			आर 1/4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			आर 1/2 "	6	1 1	23	21	4
		PC8	आर 1/8 "	8	8	27	14	4
			आर 1/4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			आर 1/2 "	8	1 1	23	21	6
		PC10	आर 1/8 "	10	8	29	27	4
			आर 1/4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			आर 1/2 "	10	1 1	24	21	8
		PC12	आर 1/8 "	12	8	31	19	4
			आर 1/2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			आर 1/2 "	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PL4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		PL8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PL10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PL12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

शाखा टीई पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PT4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		pt8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PT10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PT12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

सामान्य प्रश्न:

1. वायवीय पुश-इन फिटिंग कैसे स्थापित करें?
नली को बंद होने तक फिटिंग के रिलीज रिंग-एंड में धकेलकर स्थापित करना आसान है।आंतरिक लॉक पंजे स्वचालित रूप से तत्काल और सुरक्षित कनेक्शन के लिए नली के चारों ओर दबेंगे।

2. वायवीय पुश-इन फिटिंग की स्थापना कैसे करें?
ताला पंजे को विघटित करने के लिए रिलीज रिंग को अंदर की ओर धकेलें और इसे निकालने के लिए ट्यूबिंग पर वापस खींचें।विपरीत छोर फिटिंग, थ्रेडेड पुरुष, थ्रेडेड महिला या एक थ्रेडेड पुरुष को आंतरिक हेक्स-प्रकार कनेक्शन से जोड़ने के लिए एक और धक्का हो सकता है।थ्रेडेड कनेक्शन में आमतौर पर पूर्व-लागू थ्रेड लॉक कोटिंग होती है।
