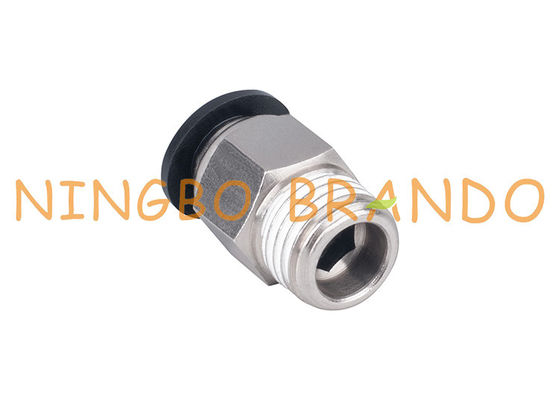

1/4 '' 8 मिमी PC8 पुरुष सीधे कनेक्ट करें वायवीय नली फिटिंग में सीधे पुश करें

1/4 '' 8 मिमी PC8 सीधे पुरुष त्वरित कनेक्ट वायवीय नली फिटिंग में धक्का

पुश-फिट फिटिंग, जिसे पुश-टू-कनेक्ट फिटिंग के रूप में भी जाना जाता है, पूर्व-से-स्थापित वायवीय सामान हैं जो इसे संलग्न करने के लिए टयूबिंग को धक्का देकर काम करते हैं - यह एक कैप ढक्कन लगाने जैसा है।वायवीय फिटिंग का उपयोग वाल्व, नियंत्रण पैनल और अन्य घरेलू और औद्योगिक अनुप्रयोगों की एक विशाल विविधता के लिए किया जाता है।

1. यह 360 ° घुमा सकता है

सरल और निपुण, सुविधाजनक स्थापना।ट्यूब स्थापना के बाद भी 360 ° घुमा सकता है।लीक से आसान नहीं, अच्छा सील प्रदर्शन, लंबी सेवा जीवन।

2. उच्च दबाव और यात्रा करने के लिए आसान नहीं है

उत्पाद में कई तनाव परीक्षण हुए हैं और ट्रिपिंग के बिना 145psi तक समझ सकते हैं।लीक से आसान नहीं, अच्छा सील प्रदर्शन, लंबी सेवा जीवन।

3. उच्च गुणवत्ता वाले उच्च शक्ति वाले प्लास्टिक

उच्च शक्ति प्लास्टिक सामग्री, विरूपण के लिए आसान नहीं, जंग के लिए आसान नहीं, ठीक सतह के उपचार, कोई गड़गड़ाहट, टिकाऊ है।रिलीज़ रिंग ओवल डिज़ाइन को गोद लेती है, जो डिस्सैम्फ़ के लिए अधिक सुविधाजनक है।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	एल 1	एल	एस	भीतरी हेक्स
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर 1/8 "	4	8	21	12	3
			आर 1/4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			आर 1/2 "	4	1 1	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर 1/8 "	6	8	22	12	4
			आर 1/4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			आर 1/2 "	6	1 1	23	21	4
		PC8	आर 1/8 "	8	8	27	14	4
			आर 1/4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			आर 1/2 "	8	1 1	23	21	6
		PC10	आर 1/8 "	10	8	29	27	4
			आर 1/4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			आर 1/2 "	10	1 1	24	21	8
		PC12	आर 1/8 "	12	8	31	19	4
			आर 1/2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			आर 1/2 "	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PL4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		PL8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PL10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PL12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

शाखा टीई पुरुष फिटिंग:

चित्र	आयाम	भाग संख्या	आर	डी	डी 1	एल 1	एल	एल '	एस
		PT4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर 1/8 "	4	1 1	8	19	27	12
			आर 1/4 "	4	1 1	9	19	28	13
			R3 / 8 "	4	1 1	10	19	30	17
			आर 1/2 "	4	1 1	1 1	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर 1/8 "	6	13	8	20	28	12
			आर 1/4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			आर 1/2 "	6	13	1 1	20	32	21
		pt8	आर 1/8 "	8	14	8	23	31	14
			आर 1/4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			आर 1/2 "	8	14	1 1	23	35	21
		PT10	आर 1/8 "	10	18	8	27	35	27
			आर 1/4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			आर 1/2 "	10	18	1 1	27	39	21
		PT12	आर 1/8 "	12	21	8	30	37	19
			आर 1/2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			आर 1/2 "	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

सामान्य प्रश्न:

1. वायवीय पुश-इन फिटिंग कैसे स्थापित करें?
नली को बंद होने तक फिटिंग के रिलीज रिंग-एंड में धकेलकर स्थापित करना आसान है।आंतरिक लॉक पंजे स्वचालित रूप से तत्काल और सुरक्षित कनेक्शन के लिए नली के चारों ओर दबेंगे।

2. वायवीय पुश-इन फिटिंग की स्थापना कैसे करें?
ताला पंजे को विघटित करने के लिए रिलीज रिंग को अंदर की ओर धकेलें और इसे निकालने के लिए ट्यूबिंग पर वापस खींचें।विपरीत छोर फिटिंग, थ्रेडेड पुरुष, थ्रेडेड महिला या एक थ्रेडेड पुरुष को आंतरिक हेक्स-प्रकार कनेक्शन से जोड़ने के लिए एक और धक्का हो सकता है।थ्रेडेड कनेक्शन में आमतौर पर पूर्व-लागू थ्रेड लॉक कोटिंग होती है।
