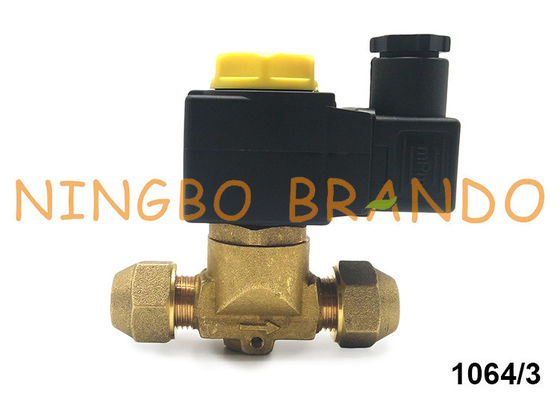

रेफ्रिजरेशन के लिए Castel Type SAE Flare 3/8 '' Solenoid वाल्व 1064/3

रेफ्रिजरेशन के लिए Castel टाइप SAE Flare 3/8 '' सोलेनॉइड वाल्व 1064/3

Castel टाइप सोलनॉइड वाल्व में ब्रास बॉडी, स्टेनलेस स्टील प्लंजर आर्मेचर, कॉइल और अन्य भाग होते हैं।
वाल्व श्रृंखला 1034;1038;1040;1048;1049;1050;1058;1059;1078 (/11 , /13 , /M42);1079 (/13 , /M42 , /17);1098/9;1099/11 पिस्टन पायलट संचालित वाल्व हैं।उनका संचालन न केवल कॉइल में वर्तमान प्रवाह द्वारा उत्पन्न चुंबकीय क्षेत्र पर निर्भर करता है, बल्कि न्यूनतम इनलेट दबाव पर भी निर्भर करता है, जो आवश्यक है:
• पिस्टन खोलें और इसे मुख्य द्वार से उठा कर रखें
• पिस्टन को बंद करें और मुख्य द्वार पर जकड़न सुनिश्चित करें
मुख्य वाल्व सीट को खोलना/बंद करना पिस्टन द्वारा नियंत्रित किया जाता है, जबकि पायलट सीट को खोलना/बंद करना कॉइल के मोबाइल प्लंजर द्वारा नियंत्रित किया जाता है।

1064/3 MSV सीरीज डायफ्राम पायलट सोलेनॉइड वाल्व के साथ फ्रेश-कीपिंग कैबिनेट?

ताजा रखने वाले कैबिनेट के रोलिंग कंप्रेसर की संरचना मुख्य रूप से एक मोटर, एक रोलिंग पिस्टन, एक सनकी शाफ्ट, एक स्लाइडिंग टुकड़ा, एक स्प्रिंग, एक एयर सक्शन होल, एक निकास वाल्व टुकड़ा, आदि से बना है। (कोई सक्शन वाल्व नहीं) टुकड़ा)।

ताजा रखने वाले कैबिनेट का स्लाइडर बेलनाकार रोटर की ऊंचाई के बराबर होता है, सिलेंडर की ऊंचाई रोटर से थोड़ी अधिक होती है, सिलेंडर सिर सिलेंडर सिर से ढका होता है, और पिस्टन अंत सतह और के बीच एक निश्चित अंतर होता है सिलेंडर हेड प्लेन, ताकि पिस्टन और स्लाइडर सिलेंडर में स्वतंत्र रूप से हो सकें।आंदोलन, सिलेंडर खांचे के दोनों किनारों पर सिलेंडर ब्लॉक पर सक्शन और निकास छेद हैं, सक्शन छेद में कोई सक्शन वाल्व नहीं है, और सर्द वाष्प सीधे भाप पाइप से सिलेंडर के सक्शन छेद में प्रवेश करती है।तरल झटका रोकने के लिए, सक्शन पाइप पर गैस-तरल विभाजक की व्यवस्था की जाती है;निकास बंदरगाह पर एक निकास वाल्व की व्यवस्था की जाती है, और सिलेंडर में गैस को आवरण में छोड़ दिया जाता है, ताकि आवरण के अंदर एक उच्च दबाव वाला गैस क्षेत्र हो, और फिर उच्च दबाव वाली गैस एक खोल से बना हो .शरीर निकास मार्ग में प्रवेश करता है।

फल भंडारण कैबिनेट
ताजा रखने वाली कैबिनेट रोलिंग पिस्टन कंप्रेसर आमतौर पर एक लंबवत संरचना होती है।ताजा रखने वाले कैबिनेट के निचले हिस्से में कंप्रेसर स्थापित है।मोटर ऊपरी हिस्से में है।पूरे सिलेंडर का बाहरी हिस्सा चिकनाई वाले तेल में लगभग डूबा हुआ है।बेलनाकार पिस्टन सिलेंडर में स्थापित है और सनकी शाफ्ट पर रखा गया है।सनकी मोड़, सनकी धुरी।शाफ्ट के लिए सिलेंडर में पिस्टन को ड्राइव करने के लिए सिलेंडर दीवार की सिलेंडर दीवार की सतह के माध्यम से स्लॉट होता है, स्लॉट एक स्लाइडर से लैस होता है, स्लाइडर और रोटर वसंत बल की कार्रवाई के तहत स्लॉट स्लाइडिंग में फिट होता है और रोलिंग रोटर बाहरी दीवार की सतह गतिशील सील संपर्क द्वारा बनाई गई है, और रोलिंग रोटर और सिलेंडर की दीवार के बीच वर्धमान आकार का स्थान एक हीलियम कक्ष और एक संपीड़न कक्ष में विभाजित है।सिलेंडर के केंद्र के चारों ओर सनकी शाफ्ट को घुमाने की प्रक्रिया के दौरान, हीलियम कक्ष सेवन प्रक्रिया को पूरा करता है, और संपीड़न कक्ष संपीड़न को पूरा करता है।और निकास प्रक्रिया।

आयाम:

तकनीकी डाटा:

स्थापना:
वाल्व को पाइप से जोड़ने से पहले, यह सुनिश्चित करने की सलाह दी जाती है कि रेफ्रिजरेटिंग सिस्टम साफ है।वास्तव में, PTFE गास्केट और विशेष रूप से पिस्टन वाल्व वाले वाल्व गंदगी और मलबे के प्रति संवेदनशील होते हैं।इसके अलावा, जांचें कि पाइप में प्रवाह की दिशा वाल्व बॉडी पर अंकित तीर से मेल खाती है।सभी वाल्वों को किसी भी स्थिति में तब तक लगाया जा सकता है जब तक कि कॉइल नीचे की ओर न हो।सोल्डर कनेक्शन वाले वाल्वों की ब्रेजिंग को कम गलनांक भराव सामग्री का उपयोग करके देखभाल के साथ किया जाना चाहिए।टांकने से पहले वाल्वों को अलग करना आवश्यक नहीं है, लेकिन मशाल की लौ और वाल्व बॉडी के बीच सीधे संपर्क से बचना महत्वपूर्ण है, जो क्षतिग्रस्त हो सकता है और इसके उचित कामकाज से समझौता कर सकता है।
वाल्व।
एक वाल्व को विद्युत प्रणाली से जोड़ने से पहले, सुनिश्चित करें कि लाइन वोल्टेज और आवृत्ति कॉइल पर चिह्नित मूल्यों के अनुरूप है।
