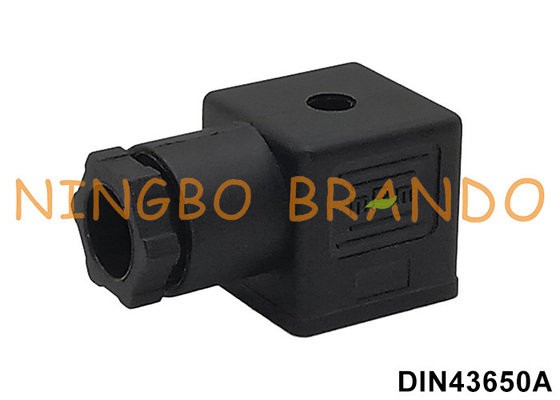

DIN 43650 फॉर्म ए सोलनॉइड कॉइल प्लग सॉकेट कनेक्टर EN 175301-803

DIN 43650 फॉर्म ए सोलनॉइड कॉइल प्लग सॉकेट कनेक्टर EN 175301-803

DIN 43650 को अब EN 175301-803 मानकों के रूप में जाना जाता है, जो इस प्रकार के कनेक्टर्स को संदर्भित करता है।DIN 43650 कनेक्टर्स के अन्य नामों में MPM या गन्ना कनेक्टर्स शामिल हैं।ये सोलनॉइड वाल्व कनेक्टर तीन संस्करणों में आते हैं: फॉर्म ए, फॉर्म बी या फॉर्म सी। वे विभिन्न ओवरवॉल्टेज सुरक्षा आवश्यकताओं को पूरा करते हैं और कुछ वोल्टेज सीमाओं के भीतर कार्य करने के लिए बने होते हैं।

DIN 43650 सोलनॉइड कनेक्टर विभिन्न औद्योगिक अनुप्रयोगों जैसे मशीन निर्माण और टूलींग या उपकरण निर्माण में उपयोग के लिए उपयुक्त हैं।अन्य अनुप्रयोगों में चुंबकीय वाल्व, तापमान सेंसर और दबाव ट्रांसड्यूसर में शक्ति और सिग्नल ट्रांसमिशन की सुविधा शामिल है।

सोलेनॉइड कॉइल कनेक्टर का आयाम और डेटा:

दीन 43650A कनेक्टर:

आयाम	दीन प्रकार	डीआईएन 43650 फॉर्म ए
	दूरी	18 मिमी
	प्रपत्र	2+1जीएनडी, 3+1जीएनडी
	सुरक्षा कक्षा	IP65
	कार्यरत वोल्टेज	एसी 380 वी, डीसी 300 वी
	स्क्रू लगाना	एम3x28
	नाममात्र वर्तमान	10:00 पूर्वाह्न
	संपर्क प्रतिरोध	≤5mΩ
	अधिकतम कंडक्टर अनुभाग	3x1.5mm²

दीन 43650B कनेक्टर:

आयाम	दीन प्रकार	डीआईएन 43650 फॉर्म बी
	दूरी	11 मिमी
	प्रपत्र	2+1जीएनडी, 3+1जीएनडी
	सुरक्षा कक्षा	IP65
	कार्यरत वोल्टेज	एसी 380 वी, डीसी 300 वी
	फिक्सिंग पेंच	एम3x30
	नाममात्र वर्तमान	10:00 पूर्वाह्न
	संपर्क प्रतिरोध	≤5mΩ
	अधिकतम कंडक्टर अनुभाग	3x1.5mm²

दीन 43650C कनेक्टर:

आयाम	दीन प्रकार	डीआईएन 43650 फॉर्म सी
	दूरी	9.4 मिमी
	प्रपत्र	2+1जीएनडी, 3+1जीएनडी
	संरक्षण वर्ग	IP65
	कार्यरत वोल्टेज	एसी 380 वी, डीसी 300 वी
	स्क्रू लगाना	एम3x25
	नाममात्र वर्तमान	10:00 पूर्वाह्न
	संपर्क प्रतिरोध	≤5mΩ
	अधिकतम कंडक्टर अनुभाग	3x1.5mm²

सामान्य प्रश्न:

डीआईएन कनेक्टर का उपयोग करने के क्या फायदे हैं?

ग्रोमेट लीड तारों का उपयोग करने के बजाय, कॉइल में मानक डीआईएन कनेक्टर को जोड़ने के लिए प्रोंग या पिन होते हैं।इसलिए, कॉइल का मेल कनेक्शन होगा और कॉइल से कनेक्ट होने वाला प्लग फीमेल कनेक्टर है।डीआईएन कनेक्टर का लाभ यह है कि यह एक त्वरित वाल्व या कॉइल एक्सचेंज की अनुमति देता है।फिर भी यह एक उत्कृष्ट इन्सुलेशन गुण है और पानी की जकड़न के लिए अच्छा है।

IP65 क्या है?

इनग्रेड प्रोटेक्शन (आईपी) रेटिंग यूरोपियन कमेटी फॉर इलेक्ट्रो टेक्निकल स्टैंडर्डाइजेशन (CENELEC) (NEMA IEC 60529 डिग्री ऑफ प्रोटेक्शन प्रोवाइडेड बाय एनक्लोजर - आईपी कोड) द्वारा विकसित की जाती है, जो एनक्लोजर द्वारा प्रदान की जाने वाली पर्यावरण सुरक्षा को निर्दिष्ट करती है।

आईपी ​​​​रेटिंग में आम तौर पर दो (या तीन) नंबर होते हैं:

1) ठोस वस्तुओं या सामग्रियों से सुरक्षा

2) तरल पदार्थ (पानी) से सुरक्षा

3) यांत्रिक प्रभावों से सुरक्षा (आमतौर पर छोड़ा गया, तीसरा नंबर IEC 60529 का हिस्सा नहीं है)
