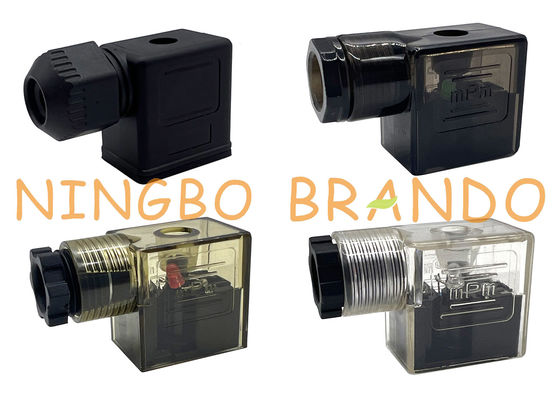

डीआईएन 43650 कनेक्टर्स के अन्य नामों में एमपीएम या शुगरक्यूब कनेक्टर शामिल हैं।ये सोलनॉइड वाल्व कनेक्टर तीन संस्करणों में आते हैं: फॉर्म ए, फॉर्म बी या फॉर्म सी। वे विभिन्न ओवरवॉल्टेज सुरक्षा आवश्यकताओं को पूरा करते हैं और कुछ वोल्टेज सीमाओं के भीतर कार्य करने के लिए बनाए जाते हैं।सोलेनॉइड कॉइल कनेक्टर का उपयोग व्यापक रूप से अनुप्रयोगों की एक विस्तृत श्रृंखला में विद्युत कनेक्शन प्रदान करने के लिए किया जाता है।सोलनॉइड कॉइल कनेक्टर के लिए सबसे आम अनुप्रयोग सोलनॉइड वाल्व सहित वायवीय, हाइड्रोलिक या विद्युत चुम्बकीय उपकरणों के संयोजन के साथ है।अन्य अनुप्रयोगों में शामिल हैं, उदाहरण के लिए, दबाव ट्रांसड्यूसर, निकटता स्विच, स्तर सेंसर, सीमा स्विच और कम ऊर्जा मोटर।

सोलेनॉइड कॉइल कनेक्टर का आयाम और डेटा:

दीन 43650A कनेक्टर:

आयाम	दीन प्रकार	डीआईएन 43650 फॉर्म ए
	दूरी	18 मिमी
	प्रपत्र	2+1जीएनडी, 3+1जीएनडी
	संरक्षण कक्षा	आईपी65
	काम में हो वोल्टेज	AC380V, DC300V
	स्क्रू लगाना	M3x28
	नाममात्र वर्तमान	10:00 पूर्वाह्न
	संपर्क प्रतिरोध	5mΩ
	मैक्स कंडक्टर सेक्शन	3x1.5 मिमी²

दीन 43650B कनेक्टर:

आयाम	दीन प्रकार	डीआईएन 43650 फॉर्म बी
	दूरी	11 मिमी
	प्रपत्र	2+1जीएनडी, 3+1जीएनडी
	संरक्षण कक्षा	आईपी65
	कार्यरत वोल्टेज	AC380V, DC300V
	फिक्सिंग स्क्रू	एम3x30
	नाममात्र वर्तमान	10:00 पूर्वाह्न
	संपर्क प्रतिरोध	5mΩ
	मैक्स कंडक्टर सेक्शन	3x1.5 मिमी²

दीन 43650C कनेक्टर:

आयाम	दीन प्रकार	डीआईएन 43650 फॉर्म सी
	दूरी	9.4 मिमी
	प्रपत्र	2+1जीएनडी, 3+1जीएनडी
	सुरक्षा वर्ग	आईपी65
	कार्यरत वोल्टेज	AC380V, DC300V
	स्क्रू लगाना	M3x25
	नाममात्र वर्तमान	10:00 पूर्वाह्न
	संपर्क प्रतिरोध	5mΩ
	मैक्स कंडक्टर सेक्शन	3x1.5 मिमी²

गैस्केट

डीआईएन कनेक्टर्स के लिए तीन गैस्केट विकल्प उपलब्ध हैं: एनबीआर प्रोफाइल, एनबीआर फ्लैट या ईपीडीएम फ्लैट।अलग-अलग गास्केट में से प्रत्येक की अलग-अलग विशेषताएं होंगी, मुख्य रूप से उस सामग्री के आधार पर जिससे वे बने हैं।NBR रबर को नाइट्राइल रबर के रूप में भी जाना जाता है।एनबीआर एक तेल प्रतिरोधी सामग्री है, जिसमें खनिज और वनस्पति तेल दोनों शामिल हैं।ईपीडीएम रबर में तेलों के खिलाफ ज्यादा लचीलापन नहीं है, लेकिन यह ओजोन, गर्मी और मौसम के लिए अच्छी तरह से खड़ा है।दोनों सामग्री बुनियादी पतला एसिड और क्षारीय के खिलाफ संतोषजनक हैं।उपलब्ध अधिकांश गास्केट HTP और Hirschmann के हैं।अधिकांश पुरुष डीआईएन कनेक्टर्स के लिए अलग गास्केट भी उपलब्ध हैं।

थ्रेड प्रकार
डीआईएन 43650 सोलनॉइड वाल्व कनेक्टर में फॉर्म के आधार पर केबल प्रविष्टि के लिए अलग-अलग थ्रेड प्रकार होंगे।फॉर्म ए कनेक्टर वर्तमान में पीजी 9, पीजी 11, एम16, या 1/2" एनपीटी थ्रेड साइज में उपलब्ध हैं। फॉर्म बी में पीजी 9 या 1/2" एनपीटी थ्रेड्स हैं, जबकि फॉर्म सी कनेक्टर केवल पीजी 7 थ्रेड के साथ उपलब्ध हैं।M16 एक मीट्रिक थ्रेड प्रकार है, जो विश्व स्तर पर सबसे अधिक उपयोग किया जाने वाला प्रकार है।संख्या मिलीमीटर में नाममात्र व्यास को संदर्भित करती है।PG, Panzergewinde के लिए खड़ा है और जर्मन मानकों को संदर्भित करता है।PG में थ्रेड एंगल बड़ा होता है लेकिन मेट्रिक या NPT की तुलना में थ्रेड की गहराई कम होती है।NPT का मतलब नेशनल पाइप थ्रेड है और यह एक अमेरिकी मानक है।मीट्रिक या पीजी के विपरीत, ये धागे पतले होते हैं, जो एक सील बनाने में मदद करते हैं।

पिन स्पेसिंग
पिन स्पेसिंग पिन # 1 और # 2 के बीच की दूरी को संदर्भित करता है।प्रत्येक फॉर्म में अलग-अलग पिन स्पेसिंग होती है, और फॉर्म के आधार पर पिन का प्रकार भी बदलता रहता है।फॉर्म ए कनेक्टर में 18 मिमी पिन स्पेसिंग के साथ अंदर की ओर "यू" आकार के पिन होते हैं।फॉर्म बी कनेक्टर में 2 अलग-अलग पिन स्पेसिंग होते हैं: 10 मिमी और 11 मिमी।11 मिमी कनेक्टर में 3 फ्लैट ब्लेड संपर्क होंगे और ये उद्योग मानक हैं।10 मिमी कनेक्टर में 1 फ्लैट ब्लेड और 2 यू आकार के पिन होंगे जो बाहर की ओर इशारा करते हैं।फॉर्म सी कनेक्टर में 8 मिमी या 9.4 मिमी (उद्योग मानक) पिन रिक्ति के साथ फ्लैट ब्लेड पिन होते हैं।उनके डिज़ाइन की बेहतर कल्पना करने के लिए पिन रिक्ति के आरेख पृष्ठ के शीर्ष पर चित्रित किए गए हैं।
