2W200-20 पीतल सामान्य बंद सोलनॉइड वाल्व 2/2 रास्ता 12V 24V 110V 220V

2W200-20 पीतल सामान्य बंद सोलनॉइड वाल्व 2/2 वे 12V 24V 110V 220V

2W श्रृंखला सोलनॉइड वाल्व एक प्रत्यक्ष वाल्व के रूप में कार्य करता है।यह कॉम्पैक्ट वॉल्यूम और सुरक्षा वर्ग आईपी 54 के रूप में डिज़ाइन किया गया है। वाल्व बॉडी सामग्री पीतल और स्टेनलेस स्टील के साथ उपलब्ध है।इसमें तीन प्रकार की सील सामग्री, NBR, EDPM और VITON है।2W श्रृंखला सोलनॉइड वाल्व तेज और सुरक्षित स्विचिंग, उच्च विश्वसनीयता, लंबी सेवा जीवन और सामग्री की अच्छी मध्यम संगतता प्रदान करता है।

2W200-20:
2W: 2 स्थिति 2 रास्ता
200: प्रवाह दर का छिद्र 20 मिमी है
20: 3/4'' इंच

सोलेनॉइड वाल्व कैसे काम करता है:

1. जब इसे होश आता है कि द्रव के प्रवाह की आवश्यकता है, तो यह करंट को सोलनॉइड वाल्व से गुजरने देता है।

2. इसके कारण वाल्व सक्रिय हो जाता है और चुंबकीय क्षेत्र उत्पन्न होता है जो स्प्रिंग की क्रिया के विरुद्ध प्लंजर की गति को ट्रिगर करता है।

3. ताकि यह प्लंजर ऊपर की दिशा में चले, जो छिद्र को खोलने की अनुमति देता है।

4. इस समय इनलेट पोर्ट से आउटलेट पोर्ट तक द्रव के प्रवाह की अनुमति है।

2W200-20 सोलनॉइड वाल्व के विनिर्देश:

2W0200-20 सामान्य बंद सोलनॉइड वाल्व आयाम आरेखण:

2W200-20 सोलेनॉइड वाल्व का विखंडन आरेख:

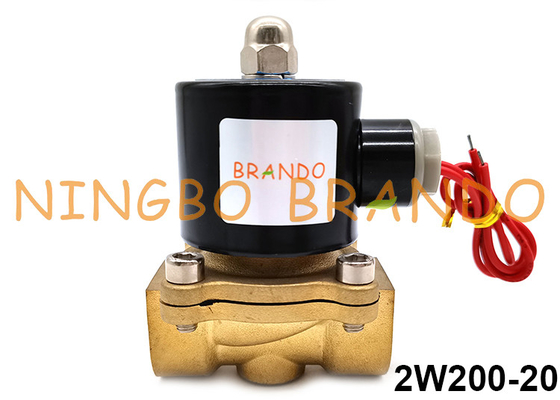

AC 220V ब्रास बॉडी सोलनॉइड वाल्व 2W200-20 की विस्तृत छवि:

YouTuBe पर 2W200-20 ब्रास बॉडी G3/4'' थ्रेड सोलेनॉइड वाल्व के बारे में अधिक जानकारी:

2/2 वे सोलनॉइड वाल्व AC220V 2W200-20 के मुख्य भाग:

वाल्व बोडी:वाल्व का शरीर जिससे सोलनॉइड वाल्व जुड़ा हुआ है।वाल्व आमतौर पर तरल या वायु जैसे कुछ तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए प्रक्रिया प्रवाह पाइपलाइन में जुड़ा होता है।

कॉइल डायफ्राम:कुंडल खोखले सिलेंडर का आकार बनाता है।बाह्य रूप से यह कुंडली स्टील के आवरण से ढकी होती है और खोखले भाग के अंदर एक प्लंजर या पिस्टन होता है, जिसकी खोखली जगह के अंदर गति स्प्रिंग द्वारा नियंत्रित होती है।

गोताख़ोर:यह ठोस गोल धात्विक भाग है जो आकार में बेलनाकार होता है और खोखले भाग में सोलनॉइड वाल्व रखा जाता है।जब सोलनॉइड वाल्व के माध्यम से विद्युत प्रवाह पारित किया जाता है, तो खोखले स्थान के अंदर चुंबकीय क्षेत्र उत्पन्न होता है।इसके कारण प्लंजर खोखले स्थान में लंबवत गति करता है।जब सोलनॉइड वाल्व में विद्युत प्रवाह बंद कर दिया जाता है, तो चुंबकीय क्षेत्र बंद हो जाता है और स्प्रिंग के बल के कारण प्लंजर मौजूदा स्थान पर बना रहता है।

वाल्व सीट:वाल्व सीट आवश्यक द्रव तत्व है।यह उच्च परिशुद्धता के साथ निर्मित होता है और सीलिंग सिद्धांत के अनुसार बनता है।

वाल्व सील:सील सीट सील द्रव प्रणाली का दिल है।यह हमेशा वाल्व दबाव, मीडिया तापमान और रासायनिक प्रतिरोध के अनुकूल होता है।

आपके किसी भी प्रश्न और पूछताछ में आपका स्वागत है!
