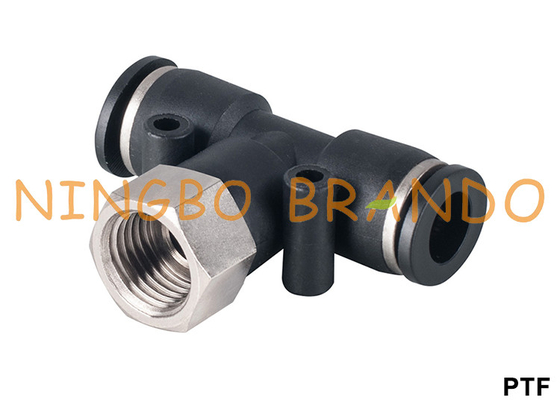

पीटीएफ सीरीज त्वरित कनेक्ट वायवीय नली फिटिंग महिला शाखा टी

पीटीएफ सीरीज त्वरित कनेक्ट वायवीय नली फिटिंग महिला शाखा टी

फिटिंग में ब्रैंडो पुश (वायवीय फिटिंग, फिटिंग को जोड़ने के लिए पुश, एक स्पर्श फिटिंग) निकल प्लेटेड पीतल (धागा) और पीबीटी (बॉडी), स्टेनलेस स्टील ट्यूब ग्रिपिंग पंजे, कॉलर और पीओएम रिलीज स्लीव्स से बने होते हैं जो एक त्वरित पकड़ और रिलीज तंत्र प्रदान करते हैं। टयूबिंग को आसानी से हटाने के लिए कम डिस्कनेक्शन बल प्रदान करने के लिए।ट्यूब को इकट्ठा करने के लिए, बस ट्यूब को फिटिंग में तब तक डालें जब तक कि वह नीचे न आ जाए।ट्यूब को रिलीज करने के लिए रिलीज स्लीव रिंग को दबाएं और ट्यूब को आसानी से बाहर निकाला जा सकता है।फिटिंग में पुश (फिटिंग को जोड़ने के लिए वायवीय धक्का, एक टच ट्यूब फिटिंग) विभिन्न ट्यूबों की मांगों को पूरा करने के लिए विभिन्न प्रकार, मॉडल और आकार में आते हैं और वायवीय प्रणालियों में घटकों के बीच आवश्यक लिंक प्रदान करते हैं।पाइपिंग दिशा में बदलाव की अनुमति देने के लिए थ्रेडेड एल्बो और टी फिटिंग बॉडी को इंस्टॉलेशन के बाद घुमाया जा सकता है।समायोजित मीट्रिक टयूबिंग ओडी 4 मिमी से 16 मिमी, इंच ट्यूब 1/8 '' से 1/2 '' तक;थ्रेड साइज रेंज R, PT, BSPT 1/8 से R, PT, BSPT 1/2 और मेट्रिक थ्रेड M5 से M20 तक है।

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	एल1	ली	एस	आंतरिक हेक्स
		पीसी4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर1/8"	4	8	21	12	3
			आर 1/4"	4	9	18	13	3
			आर3/8"	4	10	20	17	3
			आर 1/2"	4	1 1	22	21	3
		पीसी6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर1/8"	6	8	22	12	4
			आर 1/4"	6	9	22	13	4
			आर3/8"	6	10	21	17	4
			आर 1/2"	6	1 1	23	21	4
		पीसी8	आर1/8"	8	8	27	14	4
			आर 1/4"	8	9	24	14	6
			आर3/8"	8	10	22	17	6
			आर 1/2"	8	1 1	23	21	6
		पीसी10	आर1/8"	10	8	29	27	4
			आर 1/4"	10	9	30	17	6
			आर3/8"	10	10	28	17	8
			आर 1/2"	10	1 1	24	21	8
		पीसी12	आर1/8"	12	8	31	19	4
			आर 1/2"	12	9	32	19	6
			आर3/8"	12	10	29	19	10
			आर 1/2"	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीएल4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीएल6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		PL8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीएल10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीएल12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

शाखा टी पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीटी4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीटी6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		पीटी8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीटी10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीटी12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

अपने वायवीय प्रणाली के लिए सही फिटिंग चुनना:

फिटिंग वायवीय प्रणालियों में प्रयुक्त संपीड़ित गैस या हवा के बल और दिशात्मक प्रवाह को नियंत्रित करने में मदद करती है।एक कनेक्टर चुनने में सबसे पहले विचारों में से एक पोत का प्रकार है जिसे आप नली या ट्यूब के लचीलेपन के साथ-साथ पोत के आंतरिक व्यास (आईडी) और बाहरी व्यास (ओडी) से जोड़ रहे हैं ताकि यह सुनिश्चित किया जा सके। एक पर्याप्त मुहर और सुरक्षित कनेक्शन।आपके वायवीय कनेक्टर के लिए फिटिंग सामग्री का विकल्प भी महत्वपूर्ण है, जिसमें गैस संगतता या गर्मी या जंग के प्रतिरोध शामिल हैं।

सही न्यूमेटिक सिस्टम कनेक्टर चुनने में अन्य बातों में शामिल हैं:
1. कनेक्शन का प्रकार और यह कार्य करता है
2. वायवीय प्रणाली का परिचालन दबाव
3. ऑपरेटिंग तापमान रेंज
4. आपके आवेदन के लिए पीएसआई आवश्यकताएं
5. वायवीय प्रणाली द्वारा उत्पादित कंपन की मात्रा
6. प्राप्त करने वाली फिटिंग का थ्रेड प्रकार
