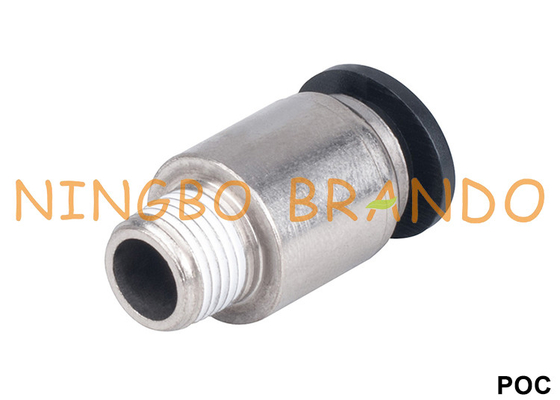

पीओसी सीरीज राउंड मेल स्ट्रेट न्यूमेटिक वन टच फिटिंग

पीओसी सीरीज राउंड मेल स्ट्रेट न्यूमेटिक वन टच फिटिंग

फिटिंग में ब्रैंडो का धक्का (या फिटिंग को जोड़ने के लिए धक्का) ट्यूब को नुकसान पहुंचाए बिना आसान कनेक्शन और डिस्कनेक्शन ट्यूब प्रदान करता है।फिटिंग में समग्र धक्का वायवीय और द्रव प्रणाली में आवश्यक भाग बन जाते हैं।फिटिंग में ब्रैंडो का पुश विभिन्न मीट्रिक और इंच ट्यूब मांगों को पूरा करने के लिए विभिन्न प्रकार, मोल्ड, आकार और थ्रेड प्रकारों में उपलब्ध है।फिटिंग में हमारा समग्र धक्का मीट्रिक आकार टयूबिंग और इंच आकार टयूबिंग दोनों को समायोजित कर सकता है जो पॉलीयूरेथेन, पॉलीथीन और नायलॉन से बने होते हैं।समग्र पुश-इन फिटिंग सामान्य वायवीय औद्योगिक अनुप्रयोगों के लिए आदर्श हैं।

ब्रैंडो की पुश-इन फिटिंग विशेषताएं:
1. रिलीज आस्तीन के वैकल्पिक आकार: एक निर्माता के रूप में, ब्रैंडो ओवल और गोल रिलीज आस्तीन प्रदान कर सकता है
2. रिलीज आस्तीन के कई रंग: नीला, काला, नारंगी, लाल, नारंगी, ग्रे
3. कनेक्शन थ्रेड प्रकार को समायोजित करें: आर (पीटी, बीएसपीटी), जी (बीएसपीपी), एनपीटी, यूएनएफ, यूएनसी, मीट्रिक
4. समायोजित मीट्रिक आकार ट्यूबिंग आयुध डिपो: 3 मिमी, 4 मिमी, 5 मिमी, 6 मिमी, 7 मिमी, 8 मिमी, 9 मिमी, 10 मिमी, 11 मिमी, 12 मिमी, 13 मिमी, 14 मिमी, 15 मिमी, 16 मिमी
5. समायोजित इंच आकार की ट्यूबिंग आयुध डिपो: 1/8 ", 5/32", 3/16 ", 1/4", 5/16 ", 3/8", 1/2 ", 5/8"

वायवीय नली फिटिंग का आयाम और आदेश कोड:

सीधे पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	एल1	ली	एस	आंतरिक हेक्स
		पीसी4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			आर1/8"	4	8	21	12	3
			आर 1/4"	4	9	18	13	3
			आर3/8"	4	10	20	17	3
			आर 1/2"	4	1 1	22	21	3
		पीसी6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			आर1/8"	6	8	22	12	4
			आर 1/4"	6	9	22	13	4
			आर3/8"	6	10	21	17	4
			आर 1/2"	6	1 1	23	21	4
		पीसी8	आर1/8"	8	8	27	14	4
			आर 1/4"	8	9	24	14	6
			आर3/8"	8	10	22	17	6
			आर 1/2"	8	1 1	23	21	6
		पीसी10	आर1/8"	10	8	29	27	4
			आर 1/4"	10	9	30	17	6
			आर3/8"	10	10	28	17	8
			आर 1/2"	10	1 1	24	21	8
		पीसी12	आर1/8"	12	8	31	19	4
			आर 1/2"	12	9	32	19	6
			आर3/8"	12	10	29	19	10
			आर 1/2"	12	1 1	31	21	10

कोहनी धक्का पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीएल4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीएल6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		PL8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीएल10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीएल12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

शाखा टी पुरुष फिटिंग:

तस्वीर	आयाम	भाग संख्या	आर	डी	डी1	एल1	ली	एल'	एस
		पीटी4	M5X0.8	4	1 1	6	19	25	10
			M6X1	4	1 1	6	19	25	10
			आर1/8"	4	1 1	8	19	27	12
			आर 1/4"	4	1 1	9	19	28	13
			आर3/8"	4	1 1	10	19	30	17
			आर 1/2"	4	1 1	1 1	19	31	21
		पीटी6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			आर1/8"	6	13	8	20	28	12
			आर 1/4"	6	13	9	20	29	13
			आर3/8"	6	13	10	20	31	17
			आर 1/2"	6	13	1 1	20	32	21
		पीटी8	आर1/8"	8	14	8	23	31	14
			आर 1/4"	8	14	9	23	32	14
			आर3/8"	8	14	10	23	33	17
			आर 1/2"	8	14	1 1	23	35	21
		पीटी10	आर1/8"	10	18	8	27	35	27
			आर 1/4"	10	18	9	27	36	17
			आर3/8"	10	18	10	27	37	17
			आर 1/2"	10	18	1 1	27	39	21
		पीटी12	आर1/8"	12	21	8	30	37	19
			आर 1/2"	12	21	9	30	38	19
			आर3/8"	12	21	10	30	39	19
			आर 1/2"	12	21	1 1	30	41	21

सभी प्लास्टिक वायवीय नली फिटिंग की सूची:

सामान्य प्रश्न:

1. वायवीय पुश-इन फिटिंग कैसे स्थापित करें?
नली को फिटिंग के रिलीज रिंग-एंड में तब तक धकेल कर स्थापित करना आसान है जब तक कि वह बंद न हो जाए।तत्काल और सुरक्षित कनेक्शन के लिए आंतरिक लॉक पंजे स्वचालित रूप से नली के चारों ओर दब जाएंगे।

2. न्यूमेटिक पुश-इन फिटिंग्स को अनइंस्टॉल कैसे करें?
लॉक पंजों को हटाने के लिए रिलीज रिंग को फिटिंग की ओर अंदर की ओर धकेलें और इसे हटाने के लिए टयूबिंग पर वापस खींच लें।विपरीत छोर एक आंतरिक हेक्स-प्रकार कनेक्शन के साथ फिटिंग, थ्रेडेड पुरुष, थ्रेडेड महिला या थ्रेडेड पुरुष को जोड़ने के लिए एक और धक्का हो सकता है।थ्रेडेड कनेक्शन में आमतौर पर पहले से लागू थ्रेड लॉक कोटिंग होती है।
