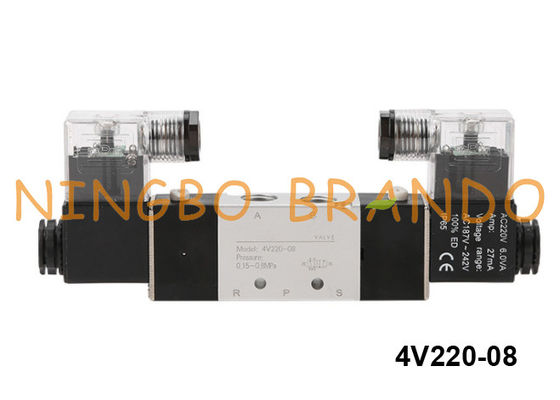

4V220-08 एयरटैक प्रकार वायवीय सोलेनॉइड वाल्व 5/2 मार्ग 12VDC 24VDC

4V220-08 Airtac प्रकार वायवीय सोलेनॉइड वाल्व 5/2 वे 12VDC 24VDC

डबल एक्टिंग न्यूमैटिक सिलिंडरों को नियंत्रित करने के लिए 5/2 वे न्यूमैटिक सोलनॉइड वाल्व का उपयोग किया जाता है।उनके पास 2 आउटपुट पोर्ट होते हैं, जिन्हें आमतौर पर A और B या 2 और 4 नामित किया जाता है। उनके पास एक इनलेट पोर्ट, नामित P या 1, और दो निकास पोर्ट, नामित R & S या 3 और 5 होते हैं।

एक स्थिति में, इनलेट पोर्ट P या 1 आउटपुट पोर्ट A या 2 से जुड़ा होता है, जबकि पोर्ट B या 4 निकास पोर्ट S या 4 के माध्यम से समाप्त हो जाता है। इसका मतलब है कि वायवीय सिलेंडर बढ़ाया जाता है।

वाल्व की दूसरी स्थिति में, P या 1 पोर्ट B या 4 से जुड़ा है, और पोर्ट A या 2 निकास पोर्ट R या 3 से जुड़ा है। इसका मतलब है कि सिलेंडर वापस ले लिया गया है।

वाल्व को विभिन्न माध्यमों से एक स्थिति से दूसरी स्थिति में स्थानांतरित किया जाता है;उदाहरण के लिए, सोलनॉइड या पायलट कनेक्शन की एक जोड़ी।कई बार, एक डिफ़ॉल्ट स्थिति स्प्रिंग के माध्यम से और दूसरी सोलनॉइड या पायलट कनेक्शन के माध्यम से प्राप्त की जाती है।

4V200 श्रृंखला वायवीय सोलेनॉइड वाल्व का डेटा:

4V220-08 वायवीय सोलेनॉइड वाल्व का आयाम:

4V220-08 वायवीय सोलेनॉइड वाल्व का उत्पाद वीडियो:

वायवीय सोलेनॉइड वाल्व का उत्पादन वीडियो:

आपके लिए चुनने के लिए अधिक वायवीय उत्पाद:

सोलनॉइड ऑपरेटरविविधरवशामक वायवीय नली फिटिंग
