युकेन डीएसजी सीरीज हाइड्रोलिक दिशात्मक वाल्व के लिए φ23 मिमी AC220V सोलेनॉइड हाइड्रोलिक कॉयल

युकेन डीएसजी सीरीज हाइड्रोलिक दिशात्मक वाल्व के लिए φ23 मिमी AC220V सोलेनॉइड हाइड्रोलिक कॉयल

    • φ23mm AC220V Solenoid Hydraulic Coil For Yuken DSG Series Hydraulic Directional Valve
    • φ23mm AC220V Solenoid Hydraulic Coil For Yuken DSG Series Hydraulic Directional Valve
    • φ23mm AC220V Solenoid Hydraulic Coil For Yuken DSG Series Hydraulic Directional Valve
    • φ23mm AC220V Solenoid Hydraulic Coil For Yuken DSG Series Hydraulic Directional Valve
  • φ23mm AC220V Solenoid Hydraulic Coil For Yuken DSG Series Hydraulic Directional Valve

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: Brando
    प्रमाणन: CE
    मॉडल संख्या: BB23251005

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 सेट
    मूल्य: negotiation
    पैकेजिंग विवरण: इनर बॉक्स, दफ़्ती, फूस
    प्रसव के समय: 4-8 दिनों
    भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम
    आपूर्ति की क्षमता: प्रति माह 500000 का सेट
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    प्रकार: हाइड्रोलिक दिशात्मक वाल्व का तार सामग्री: प्लास्टिक, पीतल
    उत्पाद का नाम: युकेन डीएसजी सीरीज के लिए हाइड्रोलिक कॉइल हाइड्रोलिक दिशात्मक वाल्व वोल्ट: DC12V / DC24V
    होल आकार: 23mm पावर: डीसी: 28 डब्ल्यू, डीसी: 38 डब्ल्यू
    रंग: काला (अन्य रंग अनुकूलित किया जा सकता) आवेदन: युकेन डीएसजी सीरीज हाइड्रोलिक दिशात्मक वाल्व
    इन्सुलेशन वर्ग: एचएफ कनेक्शन प्रकार: DIN 43650A

    युकेन डीएसजी सीरीज हाइड्रोलिक दिशात्मक वाल्व के लिए φ23 मिमी AC220V सोलेनॉइड हाइड्रोलिक कॉयल

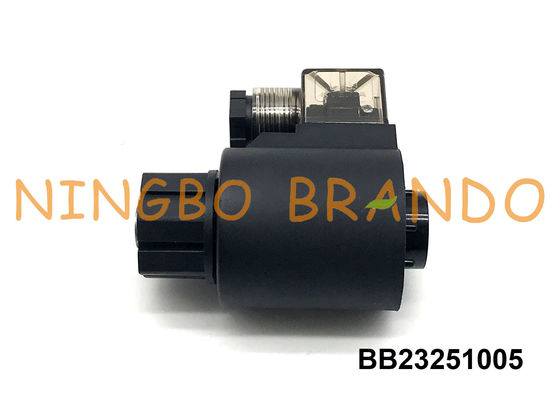

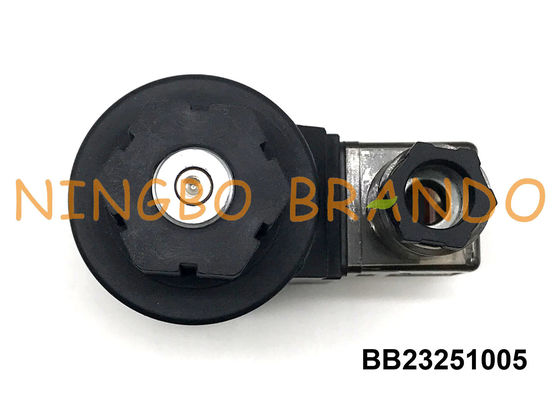

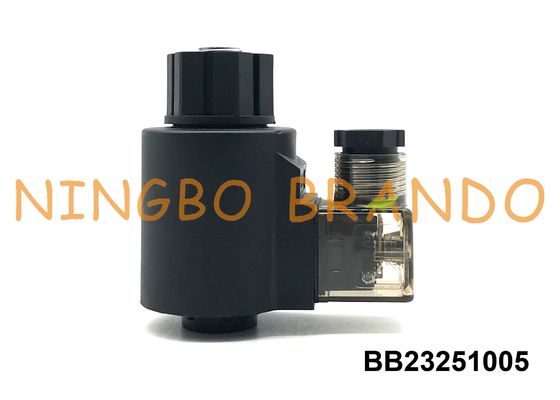

    यह hydraulic23 मिमी x 46.7 मिमी x 51 मिमी हाइड्रोलिक सोलनॉइड कॉइल युकेन डीएसजी श्रृंखला हाइड्रोलिक दिशात्मक वाल्वों में लगाया जाता है। हाइड्रोलिक सॉलोनॉयड वाल्व द्रव संचरण, प्रवाह, और दिशा को नियंत्रित करने के लिए हाइड्रोलिक प्रसारण में उपयोग किए जाने वाले घटक हैं। दबाव नियंत्रण वाल्व को एक दबाव नियंत्रण वाल्व कहा जाता है, प्रवाह नियंत्रण वाल्व को प्रवाह नियंत्रण वाल्व कहा जाता है, और दिशात्मक नियंत्रण वाल्व को चालू, बंद और प्रवाह दिशाओं को नियंत्रित करने के लिए कहा जाता है। दिशात्मक नियंत्रण वाल्व को उद्देश्य के अनुसार एक-तरफ़ा वाल्व और एक पलटने वाले वाल्व में विभाजित किया गया है। एक-तरफ़ा वाल्व केवल पाइपलाइन में तरल को अप्रत्यक्ष रूप से जुड़ा होने की अनुमति देता है, और रिवर्स दिशा कट जाती है। दिशात्मक वाल्व: वाल्व बॉडी, दो, तीन, आदि में वाल्व कोर की कार्य स्थिति के अनुसार, अलग-अलग पाइपलाइनों के बीच के ऑन-ऑफ संबंध को बदलते हैं; नियंत्रित चैनलों की संख्या के अनुसार, टू-वे, थ्री-वे, फोर-वे, फाइव-वे, आदि; स्पूल ड्राइव मोड, मैनुअल, मोटराइज्ड, इलेक्ट्रिक, हाइड्रोलिक आदि के अनुसार।

    DSG युकेन प्रकार हाइड्रोलिक दिशात्मक वाल्व कॉयल के तकनीकी पैरामीटर :

    मॉडल संख्या BB23251005
    सामान्य वोल्टेज DC12V / DC24V (% 10%)
    सामान्य शक्ति डीसी: 28 डब्ल्यू, डीसी: 38 डब्ल्यू
    सामग्री प्लास्टिक, पीतल
    तार वर्ग एचएफ
    संबंध DIN 43650A
    आवेदन युकेन डीएसजी सीरीज हाइड्रोलिक दिशात्मक वाल्व
    छेद व्यास 23 मिमी
    ऊंचाई 51 मिमी
    चौड़ाई 46.7 मिमी

    युकेन डीएसजी सीरीज दिशात्मक नियंत्रण वाल्व हाइड्रोलिक कुंडल का मुख्य आयाम :

    DIN43650A कनेक्शन हाइड्रोलिक कुंडल युकेन डीएसजी सीरीज दिशात्मक वाल्व के लिए:

    युकेन प्रकार DSG श्रृंखला हाइड्रोलिक दिशात्मक नियंत्रण वाल्व में लागू:

    नीचे दिए गए Youtube वीडियो में युकेन डीएसजी सीरीज हाइड्रोलिक दिशात्मक वाल्व के लिए हाइड्रोलिक कॉइल के बारे में अधिक जानकारी:

    इलेक्ट्रोमैग्नेटिक कॉइल के साथ हाइड्रोलिक सोलनॉइड वाल्व का वर्गीकरण:

    हाइड्रोलिक सॉलोनॉयड वाल्व द्रव संचरण, प्रवाह, और दिशा को नियंत्रित करने के लिए हाइड्रोलिक प्रसारण में उपयोग किए जाने वाले घटक हैं। दबाव नियंत्रण वाल्व को एक दबाव नियंत्रण वाल्व कहा जाता है, प्रवाह नियंत्रण वाल्व को प्रवाह नियंत्रण वाल्व कहा जाता है, और दिशात्मक नियंत्रण वाल्व को चालू, बंद और प्रवाह दिशाओं को नियंत्रित करने के लिए कहा जाता है।


    1. दबाव नियंत्रण वाल्व को उनके उद्देश्यों के अनुसार राहत वाल्व, दबाव कम करने वाले वाल्व और अनुक्रम वाल्व में विभाजित किया जाता है।


    (1) अतिप्रवाह वाल्व: यह हाइड्रोलिक प्रणाली को स्थिर स्थिति बनाए रखने के लिए नियंत्रित कर सकता है जब सेट दबाव पहुंच जाता है। अधिभार संरक्षण के लिए राहत वाल्व को सुरक्षा वाल्व कहा जाता है। जब सिस्टम विफल हो जाता है और दबाव एक सीमा तक बढ़ जाता है जिससे नुकसान हो सकता है, तो सिस्टम की सुरक्षा सुनिश्चित करने के लिए वाल्व पोर्ट खुल जाएगा और ओवरफ्लो होगा।


    (2) दबाव कम करने वाला वाल्व: यह शाखा सर्किट को मुख्य सर्किट तेल के दबाव से कम स्थिर दबाव प्राप्त करने के लिए नियंत्रित कर सकता है। दबाव कम करने वाले वाल्व को निश्चित मूल्य दबाव कम करने वाले वाल्व (आउटपुट दबाव निरंतर मूल्य) में विभाजित किया जा सकता है, अंतर दबाव कम करने वाले वाल्व (इनपुट और आउटपुट दबाव अंतर निश्चित मूल्य है) और आनुपातिक दबाव कम करने वाले वाल्व को इसके द्वारा नियंत्रित दबाव फ़ंक्शन के अनुसार। (इनपुट और आउटपुट दबाव के बीच अनुपात बनाए रखा जाता है)।


    (3) अनुक्रम वाल्व: एक एक्ट्यूएटर (जैसे हाइड्रोलिक सिलेंडर, एक हाइड्रोलिक मोटर, आदि) के बाद कार्य किया जा सकता है, अन्य एक्ट्यूएटर अनुक्रम में संचालित होते हैं। तेल पंप द्वारा उत्पन्न दबाव सबसे पहले हाइड्रोलिक सिलेंडर को स्थानांतरित करने के लिए धक्का देता है, और उसी समय, अनुक्रम वाल्व का तेल प्रवेश क्षेत्र ए पर काम करता है। जब हाइड्रोलिक सिलेंडर 1 पूरी तरह से स्थानांतरित हो जाता है, तो दबाव बढ़ जाता है, और क्षेत्र ए पर ऊपर की ओर अभिनय वसंत की स्थापना से अधिक है। मूल्य के बाद, स्पूल तेल इनलेट बनाने के लिए बढ़ जाता है और तेल आउटलेट संवाद करता है, जिससे हाइड्रोलिक सिलेंडर 2 चलता है।


    2. प्रवाह नियंत्रण वाल्व स्पूल और वाल्व बॉडी और वाल्व बॉडी द्वारा उत्पन्न स्थानीय प्रतिरोध के बीच थ्रोटल पोर्ट क्षेत्र को समायोजित करके प्रवाह दर को समायोजित करता है, जिससे एक्ट्यूएटर की गति बढ़ जाती है। प्रवाह नियंत्रण वाल्वों को उनके उद्देश्यों के अनुसार पांच प्रकारों में विभाजित किया गया है। (1) थ्रॉटल वाल्व (2) स्पीड कंट्रोल वाल्व (3) डायवर्टर वाल्व (4) कलेक्टर वाल्व (5) स्प्लिट फ्लो कलेक्शन वाल्व


    3. दिशात्मक नियंत्रण वाल्वों को उनके उद्देश्यों के अनुसार वन-वे वाल्व और रिवर्सिंग वाल्व में विभाजित किया जाता है।
    (1) चेक वाल्व: केवल द्रव को पाइप में अप्रत्यक्ष रूप से जुड़ा होने की अनुमति है, और रिवर्स दिशा काट दी जाती है।


    (2) उलट वाल्व: वाल्व शरीर में वाल्व कोर की कामकाजी स्थिति के अनुसार, अलग-अलग पाइपलाइनों के बीच के ऑन-ऑफ संबंध को बदल दें, दो अंक, तीन अंक, आदि; नियंत्रित चैनलों की संख्या के अनुसार, टू-वे, थ्री-वे, फोर-वे, फाइव-वे, आदि; स्पूल ड्राइव मोड, मैनुअल, मोटराइज्ड, इलेक्ट्रिक, हाइड्रोलिक आदि के अनुसार।

    आपके किसी भी सवाल और जांच में आपका स्वागत है!
